Suporti elastomerici pentru rezemare utilaje

Utilajele necesita fundatii care sa raspunda exigentelor, fundatii care sa nu fie influentate de forte  perturbatoare.


Din pung de vedere al vibratiilor, utilajele se clasifica astfel :

– dupa miscarea maselor care produc forte neechilibrate(transl alternativa orizontala, verticala, rot in jurul unui ax orizontal, vertical);

– dupa marimea fortelor perturbatoare neechilibrate (dinamicitate mica10 kgf, medie 10-100 kgf, mare 100-300 kgf, f mare peste 300 kgf) ;

– dupa turatie (masini de joasa turatie sub 400 rot/min, turatie mijl 400-2000, de turatie inalta peste 2000) ;

– dupa sensibilitate(sensib inalta max 0,1 mm/sec, sensib medie pana la 1 mm/sec, sensib joasa 1-4 , masini insensibile).


Pentru utilajele care transforma forte perturbatoare importante se impune ca fundatiile sa fie asezata pe un suport elastic. Astfel de fundatii se prevad a fi independente de structura de rezistenta a cladirii. Utilajele care nu produc forte perturbatatoare se pot realiza direct pe pardoseala cladirii industriale, pe un suport din betaon armat cu 20 cm in elevatie. Pentru utilajele producat de zgomot, vibratii, acestea vor fi asezate pe un suport elastomeric, iar atunci cand ele trebuie pozitionate pe plansee intermediare se prevad obligatoriu izolatii antivibratoare. Planseele care suporta utilaje se calculeaza la o incarc coresp greuttii acestora majorata cu 50%.


Pentru realiz fundatiilor de utilaje sunt necesare urmatoarele :

–    desenul utilajului si a prinderilor

–    planul de montaj tehnologic

–     cartea tehn a utilajului

–     plansa de amplasam al utilajului

–     directia si pulsatia fortelor a cuplurilor neechilibrate.


Fundatiile de masini se realiz din beton armat, metal. Fortele dinamice pot proveni din efecte de camp magnetic, imperfectiuni de prindere, miscarea partilor mobile ale masinii. Se manifesta sub forma de forte de soc, periodice, cu distirb aleatoare.


Firma Hidroplasto® reprezentant unic al Concernului German Besagroup® vine in intampinarea rezolvarii transmiterii vibratiilor la fundatiile cladirii prin :


SUPORTI ELASTOMERICI NEARMATI LESCHUPLAST®
Suporti elastomerici nearmati asigura o distributie controlata a sarcinii si permite deplasari orizontale , rotiri

Previn excentricitati ale sarcinilor

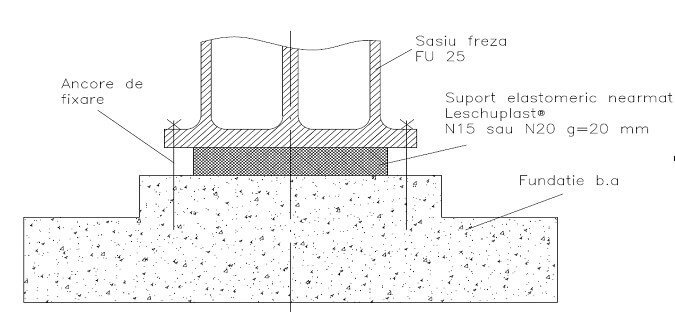

Compensarea inegalitatii sau deviatii de la paralelism a fundatiilor utilajului. (Schita de mai jos)





1_3




















SUPORTI DE AMORTIZARE  A ZGOMOTULUI  SI  VIBRATIILOR

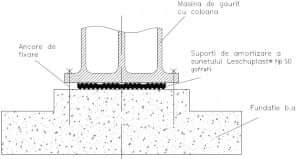

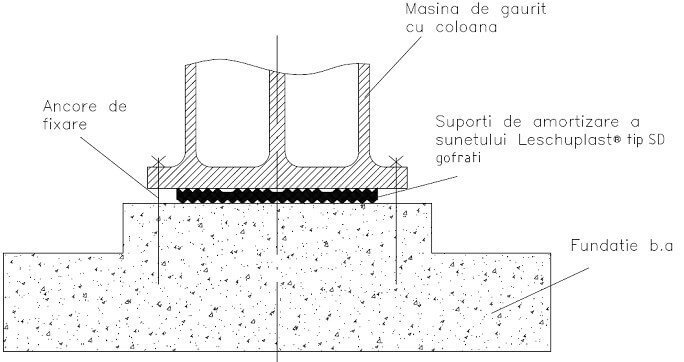

Suporti de amortizare a sunetului Leschuplast® SD gofrati sunt folositi la separarea impactului sonor si a vibratiilor. Acestia sunt suporti elastomerici profilati, nearmati. Asigura distributia uniforma a sarcinilor si previne comprimarea marginilor.

Ameliorarea sunetului este de cel putin  28 dB  pentru compresii cuprinse intre 0.1 si 1.0 N/mm²

Ameliorarea sunetului este de 34 dB obtinut la o compresie de  0.5 N/mm²





2_1
