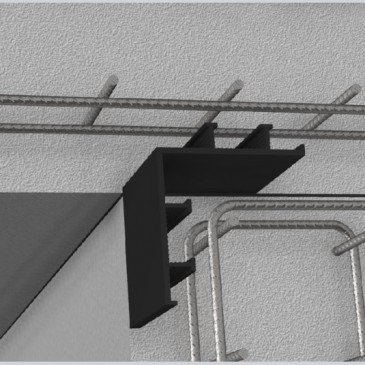

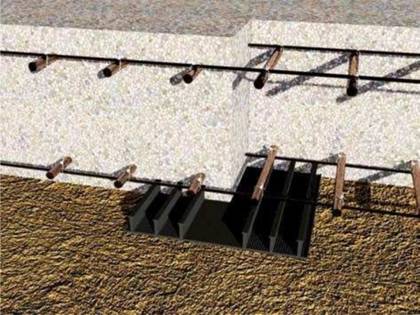

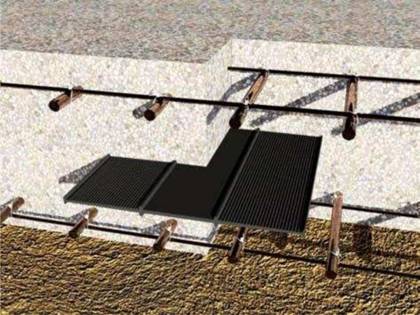

Profile etansare pentru rosturi de turnare
[hcolumns]
[columnhelper col-md-6]
[columnhelper col-md-6]
[/hcolumns]

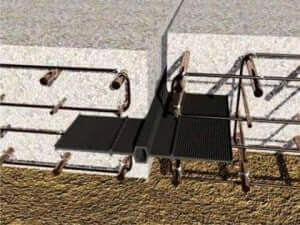

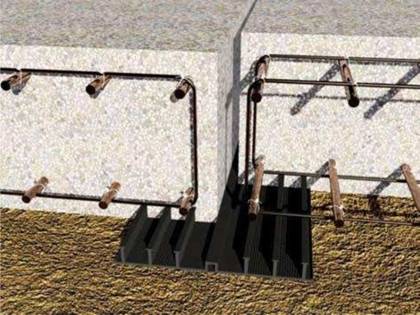

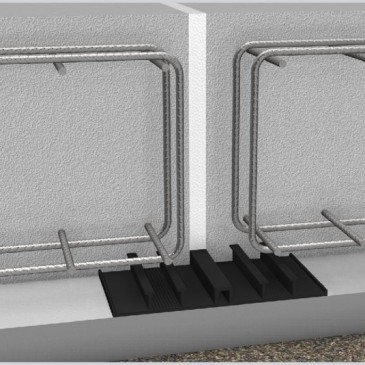

Profile etansare pentru rosturi de dilatatie
[hcolumns]
[columnhelper col-md-6]
[columnhelper col-md-6]
[/hcolumns]

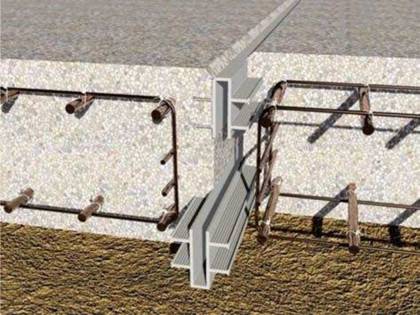

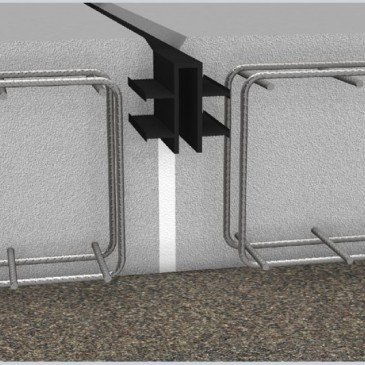

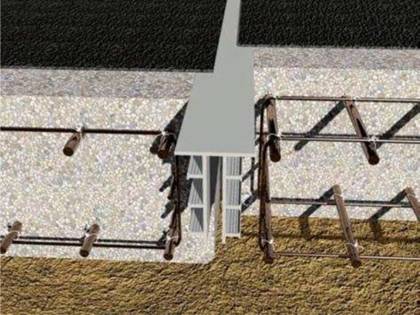

Profile etansare pentru inchidere rost de dilatatie
[hcolumns]
[columnhelper col-md-6]
[columnhelper col-md-6]
[/hcolumns]

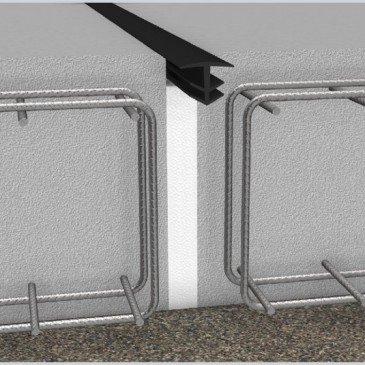

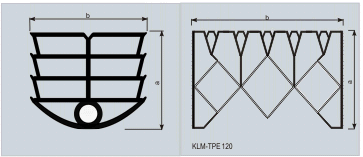

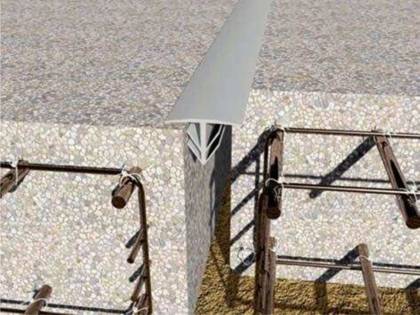

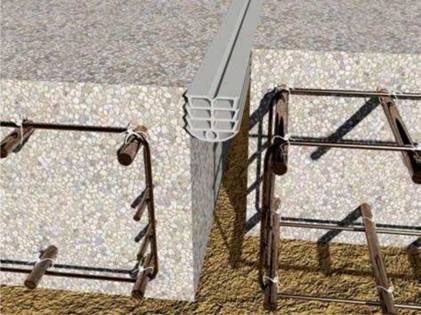

Profile etansare de compresie
[hcolumns]
[columnhelper col-md-6]
add content h
ere
[columnhelper col-md-6]
add con
tent here
[/hcolumns]

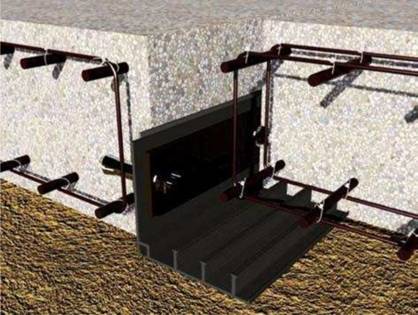

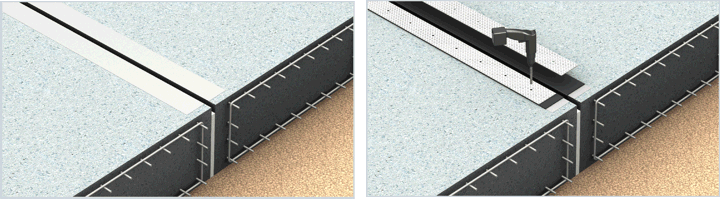

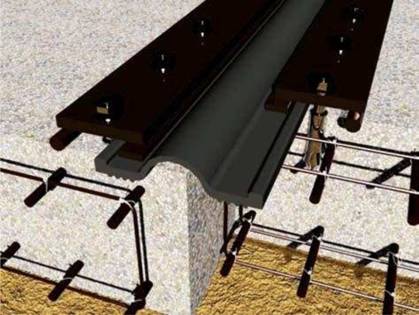

Profile etansare cu prindere mecanica
[hcolumns]
[columnhelper col-md-6]
[columnhelper col-md-6]
[/hcolumns]

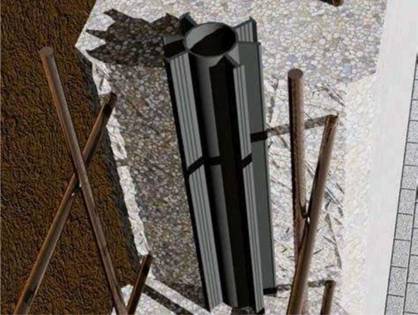

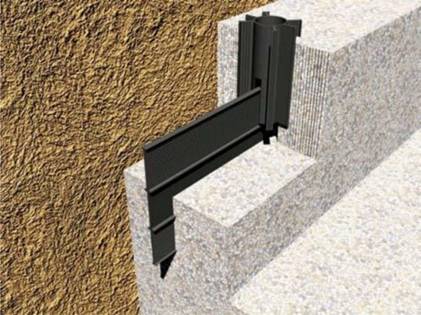

Profile etansare pentru fisuri controlate ale betonului
[hcolumns]
[columnhelper col-md-6]
[columnhelper col-md-6]
[/hcolumns]

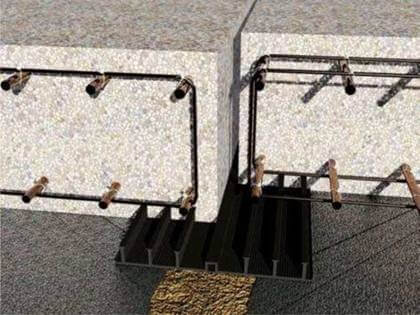

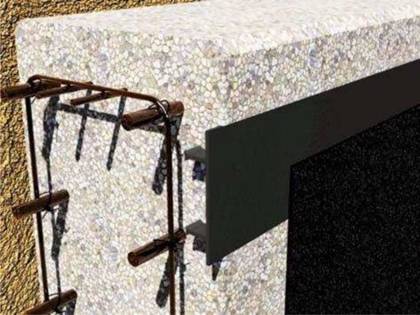

Profile etansare cu armatura de otel interna si externa
[hcolumns]
[columnhelper col-md-6]
here
[columnhelper col-md-6]
[/hcolumns]

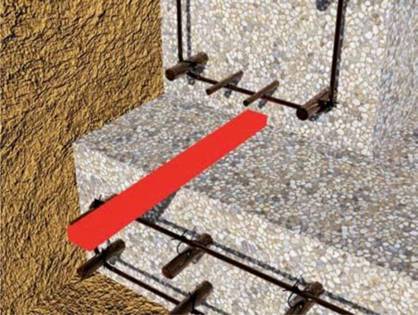

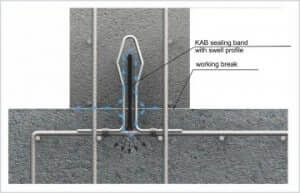

Profile etansare – Cordon expandabil , Cauciuc expandabil , Cauciuc bentonitic

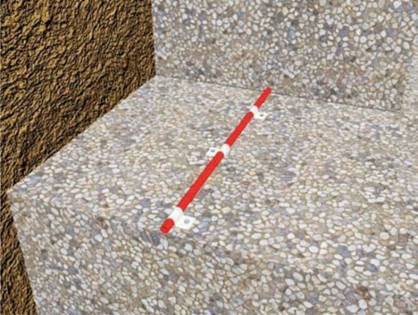

Profile etansare- Etansarea rosturilor prin injectare cu rasina speciala
[hcolumns]
[columnhelper col-md-6]
[columnhelper col-md-6]
[/hcolumns]

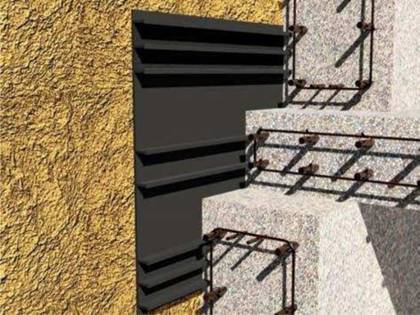

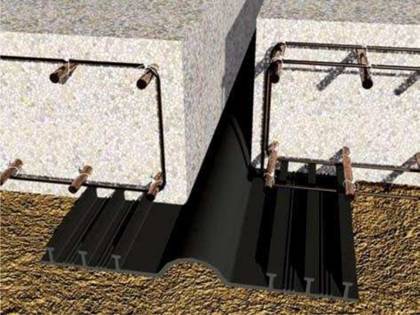

Profile etansare cu aplicatii speciale
[hcolumns]
[columnhelper col-md-6]
[columnhelper col-md-6]
[/hcolumns]
A) O construcţie impermeabilă la apă presupune următoarele:
-proiectarea şi execuţia în concordanţă cu modul de construcţie cu beton impermeabil.
-sunt îndeplinite cerinţele pentru un beton impermeabil.
-rosturile sunt executate etanş folosind profile de etansare
B) Rosturile etanşe presupun următoarele:
-elementele de construcţie, în special în domeniul rosturilor, sunt etanşe,
-rosturile sunt asigurate contra scurgerii apei.
II Feluri de rosturi
Un rost separă două construcţii sau elemente de construcţie. El este utilizat pentru preluarea mişcărilor sau este condiţionat de etapele de lucru indicate.
După funcţie se disting 3 feluri de rosturi:
-Rosturi de mişcare(dilataţii) – Se folosesc PROFILE ETANSARE rosturi de dilatatie cu bulb pe mijloc
-Rosturi de dilataţie (cu deschidere a rostului)
-Rosturi de contact (fără deschidere a rostului)
Rosturi de lucru – Se folosesc PROFILE ETANSARE rosturi de turnare fara bulb pe mijloc
Rosturi aparente- se folosesc PROFILE ETANSARE pentru inchiderea rosturilor
II.1. Rosturi de mişcare
Rosturile de dilataţie permit mişcările a două elemente de construcţie învecinate în toate direcţiile. Ele sunt proiectate la elementele de construcţie cu dilataţii liniare.
Rosturile de contact permit o dislocare şi o deplasare a elementelor de construcţie separate de exemplu printr-un carton asfaltat sau un strat de lăcuire de separare. Ele sunt impermeabilizate folosind PROFILE ETANSARE seria D .

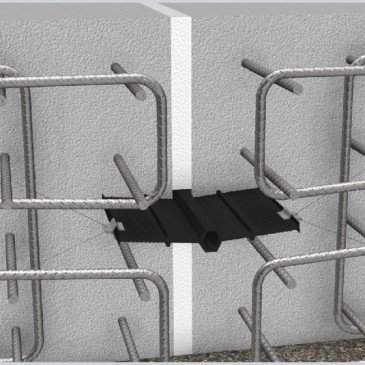

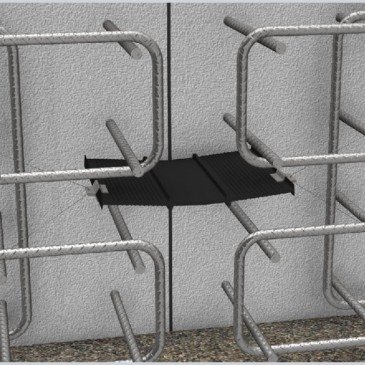

PROFILE ETANSARE intern pentru rosturi de dilatatie2
PROFILE ETANSARE seria D – Pentru rosturi de dilatatie
II.2 Rosturile de lucru nu permit nici un fel de mişcări. Ele apar peste tot unde sunt efectuate întreruperi planificate ale lucrării, de ex. la plăcile tălpii cu suprafeţe mari, la locurile de îmbinare talpă /perete şi la pereţi. La rosturile de lucru nu este întreruptă armătura. Pentru etansarea acestora se folosesc PROFILE ETANSARE din Seria A
PROFILE ETANSARE intern

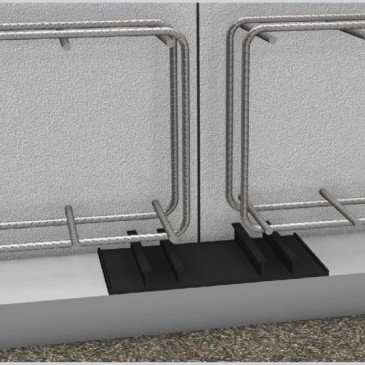

PROFILE ETANSARE sau PROFILE ETANSARE seria A – pentru rosturi de lucru , rosturi de turnare
II.3. Rosturile aparente apar prin diminuarea volumului elementelor de construcţie mari, ca urmare a contracţiei betonului. Dispunerea lor este stabilită la proiectare şi la calculul static.
III profile etanşare a rosturilor sau PROFILE ETANSARE
III.1. Materiale – profile etanşare a rosturilor – PROFILE ETANSARE
Cerinţele multiple care sunt impuse la diverse construcţii, necesită materiale adecvate pentru profile etanşare ale rosturilor.
Se face diferenţa între tipurile de materiale ce cuprind anumite proprietati pentru rpoductia profilelor de etansare :
Elastoflex® Elastomer (SBR) (vulcanizabil)
Nitriflex® Co-polimer (termoplast) (sudabil)
Besaflex® PVC moale (termoplast) (sudabil)
III.2. Indicaţii pentru alegerea materialului pentru profile de etanşare a rosturilor
PROFILE ETANSARE produse din Elastoflex® SBR
profile de etanşare a rosturilor din elastomer se utilizează cu precădere acolo unde sunt posibile mari dilataţii , temperaturi scăzute şi este nevoie de elasticitate de durată în cazul sarcinii permanente exercitate de apa cu presiune.
PROFILE ETANSARE produse din Nitriflex® Co-Polimer
profile de etanşare a rosturilor din Co-polimer se utilizează acolo unde pot apărea dilataţii mai mari şi temperaturi mai scăzute.
PROFILE ETANSARE PVC din Besaflex® PVC Plastifiat
profile de etanşare a rosturilor din PVC moale se utilizează acolo unde predomină dilataţiile moderate şi temperaturile normale.
Exista mai multe feluri de PROFILE ETANSARE cu diverite proprietati:
-profile etansare cu proprietăţi de rezistenţă normală
-profile etansare cu rezistenţă la uleiuri şi bitum sau
-profile etansare cu proprietăţi deosebite, de ex. sigure din punct de vedere fiziologic pentru construcţii de apă potabilă.
III.3 Feluri de profile de etanşare a rosturilor
Felurile de PROFILE ETANSARE a rosturilor sunt în funcţie de felurile de rosturi şi de solicitările construcţiei.
profile de etansare rosturilor de dilataţie au drept caracteristică un element de dilataţie. Acesta constă într-un furtun central şi o piesă centrală neprofilată, care este limitată prin nervurile de ancorare. Pe ambele laturi se racordează elemente de etanşare profilate.
profile de etanşare a rosturilor de lucru nu au nici un furtun central.
profile de etansare a rosturilor aparente există ca profile speciale (ţevi sub formă de stea). Cel mai mult sunt folosite totuşi PROFILE ETANSARE a rosturilor de lucru ca profile de etanşare a rosturilor aparente.
III.4 Tipuri de profile etanşare a rosturilor :
În funcţie de poziţia lor în elementul de construcţie se deosebesc:
profile etanşare a rosturilor de dilataţie:
-Profile interioare, exterioare şi care închid rosturile.
PROFILE ETANSARE a rosturilor de lucru :
-Profile interioare şi exterioare.
III.5. Alegerea tipurilor de profile de etanşare a rosturilor
În timp ce profilele profile interioare de etanşare a rosturilor se utilizează în principiu în fiecare construcţie şi element de construcţie , profile exterioare de etanşare a rosturilor sunt folosite în principal sub plăcile tălpii, la elementele de construcţie verticale şi acolo unde sunt excluse presiunea apei de la interioarele construcţiei şi deteriorarea profilelor de etanşare a rosturilor.
profile de închidere a rosturilor cu cel puţin o pereche de ancore de închidere sunt utilizate la închiderea rosturilor fără sarcină exercitată de apa sub presiune , iar cele cu cel puţin doua perechi de ancore de închidere servesc la completarea sistemului la profile interioare şi exterioare de etanşare a rosturilor.
III.6. Alegere a lăţimii unei profile etanşare a rosturilor
La profile interioare şi exterioare de etanşare a rosturilor sunt valabile următoarele:
Lăţimea profile i de etanşare a rosturilor = ≈ Grosimea elementului de construcţie
(Montarea sigură a unei profile de etanşare a rosturilor limitează lăţimea acestora la maxim 50cm).
Excepţii: profile interioare de etanşare a rosturilor de lucru cu profilare continuă pot fi alese la următoarea lăţime mai mică.
profile exterioare de etanşare a rosturilor trebuie alese în cazul apei cu presiune, cel puţin
-fie la 32cm lăţime cu 6 ancore de închidere, 20mm înălţime,
-fie la 25 cm lăţime, apoi cu ancore de închidere înalte de 30mm.
La profile etans de închidere a rosturilor sunt valabile următoarele:
– la apa care nu este cu presiune cel puţin 1 pereche de ancore de închidere cu lungime de 20mm
– la apa cu presiune până la 8m W.S. cel puţin 2 perechi de ancore de închidere cu lungime de 20mm
– la apa cu presiune până la 20m W.S. cel puţin 3 perechi de ancore de închidere cu lungime de 20mm
IV Sudare şi vulcanizare unei PROFILE ETANSARE
La profile de etanşare a rosturilor din Elastomer, toate îmbinările trebuie vulcanizate. Pentru îmbinările cap la cap care pot fi efectuate pe şantier, va oferim anumite forme şi aparate de vulcanizat.
Piesele de racordare pot fi produse doar de fabrică.

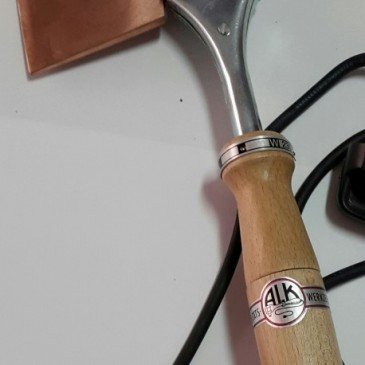

La profile etanşare a rosturilor din PVC sau Co- polimer, îmbinările sunt sudate. Asemenea suduri pot fi efectuate cu aparate simple, chiar şi pe şantier. Pentru îmbinările cap la cap se recomandă utilizarea aparatului de sudură sub formă de topor. Pentru îmbinările prin suprapunere ale profilelor de etansare interioare a rosturilor de lucru şi pentru siguranţele cusăturilor se utilizează cu precădere un aparat cu aer cald.
Se recomandă ca îmbinările complicate şi piesele de racordare să fie efectuate de fabrică.
Indicaţiile de lucru amănunţite trebuie luate din documentaţia producătorului.
profile etanşare a rosturilor – Practică
V.1. Depozitarea profilelor de etanşare a rosturilor
La sosirea livrării profilelor de etanşare a rosturilor trebuie efectuate următoarele verificări:
-dacă expedierea este completă şi intactă.
-producerea profesională a pieselor de racordare,
-producerea conformă a elementelor din sistem.
Depozitarea profilelor de etansare trebuie să se facă pe un suport plan şi trebuie ferită de deteriorare şi murdărire. Presiunea mare a stivei poate duce la o deformare a profilelor de etanşare a rosturilor.
În anotimpul rece profile etanşare a rosturilor trebuie depozitate pe cât posibil în încăperi temperate; ele trebuie duse acolo cu cel puţin o zi înainte de utilizare.
V.2. Montarea unei profile etanşare a rosturilor

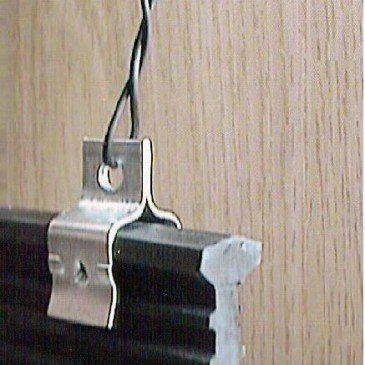

profile de etansare trebuie montata împreună cu armătura, şi fixată de aceasta. Ca materiale auxiliare sunt folosite cleme de prindere a unei profile de etansare a rosturilor montate la o distanţă de 30cm şi sârma de legat.
Avantaje clare la montare oferite de profile de etanşare a rosturilor de lucru, care la fiecare 10 cm prezintă în profile de etanşare o bară de oţel rotund, sau la aproximativ aceiaşi distanţă cleme exterioare din oţel rotund. Ultimele fac inutilă utilizarea clemelor de prindere a profilelor de etanşare.
profile exterioare de etanşare a rosturilor trebuie puse înainte de montarea armăturii pe stratul de egalizare respectiv fixate pe cofraj.
Atenţie! Pe lângă depozitarea atentă, trebuie să aveţi grijă ca profile de etanşare a rosturilor, să nu fie deloc murdare în momentul montării!
La montarea unei profile etanşare a rosturilor există pericolul de rănire prin contact cu capetele ascuţite ale barelor de armătură.
V.3. Betonare
Înainte de procesul de betonare trebuie acordată atenţie încă odată curăţeniei profilelor de etanşare a rosturilor şi montării corespunzătoare a acestora, deci absenţei oricărui tip de mizerie(de ex. resturi de beton, rumeguş, plută, ş.a.m.d)
-fixării sigure
-poziţiei în direcţia rostului
-distanţei la barele de armătură.
Se recomandă să se asigure încorporarea profilelor de etanşare a rosturilor în zona talpă/perete prin umplere. La etanşare, per-vibratorul nu are voie să vină în contact cu profilul hidroizolant de etanşare.
V.4. Decofrare
Trebuie acordată mare atenţie ca profile de etanşare a rosturilor în timpul decofrării să nu fie nici deteriorat nici slăbit şi nici să nu fie smuls din betonul încă proaspăt. Acest lucru este valabil în special pentru profile exteriorioare de etanşare a rosturilor.
Dacă la verificare, în ciuda întregii precauţii, se găsesc deteriorări ale profile i de etanşare a rosturilor, acestea trebuie marcate şi reparate imediat în mod corespunzător.
V.5. Protecţie
profile exterioare de etanşare a rosturilor trebuie protejate înainte de umplerea prin spate a spaţiului de lucru cu materiale potrivite.
În cazul pauzelor mai lungi de execuţie, profile de etanşare a rosturilor trebuie protejate de influenţele externe.
Această protecţie se face prin acoperirea cu o cutie de cofraj.
Directive şi norme privind folosirea unei PROFILE ETANSARE a rosturilor:
DIN 1045 Beton şi oţel beton Ediţia iulie 1998
DIN 4030 Evaluare a apelor care atacă betonul Ediţia iulie 1991
DIN 7865 profile etanşare a rosturilor din elastomer pentru etanşarea rosturilor din beton
Ediţia februarie 1982
DIN 18541 profile etanşare a rosturilor din materiale termoplastice pentru etanşarea rosturilor din beton Ediţia ianuarie 1993
DS 835 (Căile ferate germane) Prevedere pentru etanşarea construcţiilor inginereşti
Proprietati materiale profile/profile etansare
Proprietati materiale profile/profile etansare
Besaflex -profile etansare din PVC
Besaflex- profile de etansare din PVC elastic sunt caracterizate de multe proprietăți excelente, oferind economii pe parcursul vieții unei structuri.
Fabricate din PVC flexibil, moale, a fost utilizat inca din anii 1930, și proprietățile sale sunt supuse cercetării in mod constant. profile de etanșare Besaflex sunt conforme cu toate cerințele standardelor in vigoare, motiv pentru care acestea sunt utilizate în linii mari în industria construcțiilor.
Ele sunt rezistente la soluții acide și alcaline , descompunerilor și tuturor celorlati factori naturali.
Nitriflex -profile etansare
Materialul Nitriflex din care sunt realizate profile de etansare, este fabricat din componente de inalta calitate, ce corespund normei DIN 18541.
Conform DIN 18541 profile din Nitriflex sunt caracterizate prin alungirea maximă la rupere, rezistenta excelenta la chimicale si imbatranire . Sudarea se poate face folosind echipament standard, care este foarte simplă datorită conductivității termice foarte bune a Nitriflexului (în acest scop, nu ar trebui să se utilizeze sudori la o căldură cu o putere de peste 300 W ).
profile de etansare din Nitriflex sunt fabricate în conformitate cu DIN 18541 se pot fabricate in diferite forme ceea ce face posibila folosirea lor pentru toate tipurile de structuri, si pot raspunde chiar si celor mai stricte cerinte.
Elastoflex- PROFILE ETANSARE
profile de etanșare Elastoflex sunt fabricate din elastomer. Elastomerii sunt polimeri cu randament ridicat legati la piesele de legatura , cu o cuplare neprelucrata (cauciuc sintetic) ce au fost vulcanizati.
Aceste profile de etansare sunt ideale in structuri mari cat si in cazul deplasarilor majore de rosturi, schimbari frecvente de incarcatura si temperaturi scazute. Sunt fabricate conform specificatiilor normei DIN 7865.
Poliflex- PROFILE ETANSARE
profile de etansare din polietilena concepute pentru etanșarea de componente prefabricate.
Acest tip de bandă nu necesită utilizarea de cleme, astfel el poate fi folosit independent pentru executarea rosturilor la structurilor de beton. profile de etansare din polietilenă modificate sunt caracterizate prin sudari foarte bune, rezistență la factori chimici agresivi și micro-organisme, precum și durabilitate mare. Proprietățile lor flexibile nu sunt afectate de temperaturi scăzute.
Elastomer termoplastic (TPE)- PROFILE ETANSARE
profile din TPE sunt caracterizate prin cea mai mare alungire la rupere, flexibilitate la temperaturi scăzute, precum și rezistența la îmbătrânire și lumina UV. Imbinarile in cazul acestor profile se realizeaza folosind echipament standard.
Totul despre profile de etansare
INTRODUCERE
Lucrările impermeabile din beton, aşa-numitele „cuve”, au câştigat în importanţă în ultima vreme. Ele se regăsesc în construcţiile inginereşti cât şi la construcţiile tunelurilor.
La piesele impermeabile din beton, betonul preia, pe lângă funcţia de rezistenţă şi cea de etanşare. Faţă de etanşarea de suprafaţă, „cuvele” prezinta o serie de avantaje. Construcţia este, de regulă, simplă şi divizată clar.
Elementele de constructie care protejeaza suprafata exterioara nu sunt necesare.
Punctele slabe ale unor astfel de construcţii le reprezintă însă rosturile. Crearea şi etanşarea lor necesită o deosebită atenţie din partea proiectantului şi a executantului. Condiţia principală pentru o etanşare funcţională este abordarea corectă atât din partea proiectantului cât şi a executantului. Un sistem de etanşare greşit ales sau o execuţie greşită constituie, pe lângă o betonare defectuoasă, principala cauză a lipsei de etanşeitate.
Legislaţia (reglementarile Germane) în domeniu este redată schiţat în fig. 1.1.
Tabel 1.1
La planificare se va răspunde la următoarele întrebări:
– În ce locuri vor fi rosturile de lucru şi de dilatare?
– La ce distanţă se vor crea rosturile de rupere?
– Cu ce sistem de etanşare se vor etanşa rosturile de lucru?
– Ce dimensiuni trebuie să aibă tablele – tolă sau profile pentru rosturi?
– Cum se vor produce punctele de legătură ale etanşării rosturilor de dilatare şi ale rosturilor de lucru?
– Armătura trebuie adaptată în zona etanşării rosturilor?
– Trebuie format un soclu la îmbinarea placă-perete?
– Este posibila o etanşare ireproşabilă la armătura proiectată?
Acestea sunt câteva din întrebările pe care trebuie să şi le pună proiectantul.
Felul etanşării rosturilor, poziţia lor în elementele de construcţii precum şi crearea şi poziţionarea îmbinărilor trebuie determinate şi indicate în planurile de execuţie. Tot aici se dau date despre tipul rosturilor, cursul acestora, îmbinări şi puncte de intersecţie în cruce.
Pentru a găsi răspunsul la întrebările ce se ivesc sunt necesare cunoştinţe aprofundate cu privire la diferite sisteme de etanşare. Pentru etanşarea rosturilor există o varietate de sisteme disponibile. profile şi tablele de rosturi de lucru se utilizează de 50 ani şi asigură chiar în cazul solicitărilor mari o siguranţă sporită.
Executantul trebuie să ştie cum se execută corect operaţiile. În continuare se găseşte o descriere a diferitelor sisteme, principiile lor de funcţionare, limitele de folosire şi indicaţii pentru proiectarea, manipularea şi montarea sistemelor de etanşare.
2.1 SISTEME DE ETANSARE A ROSTURILOR LA LUCRARILE IMPERMEABILE DIN BETON
Crearea si pozitionarea rosturilor se va determina de catre proiectant impreuna cu beneficiarul si executantul. Dimensiunile rosturilor depind de o serie de factori, precum:
– tipul solului;
– miscarea prezumata a elementelor de constructie;
– derularea constructiei si a operatiei de betonare;
– armatura;
– deformarea termica a betonului.
Rosturile sunt, conform functiei lor de mai multe feluri: de dilatare, de lucru si de rupere.
Rosturile de dilatare sau de deplasare sunt rosturile cu un spatiu intermediar si cu o latime anume pe intreaga grosime a elementelor de constructie, care permit deplasarea elementelor de constructie ca urmare a modificarilor de temperatura.
Tabelul 2.1 Valori de referinta pentru dimensiuni ale rosturilor de dilatare:
Un caz special al rosturilor de dilatare il constituie rosturile de presiune. Acestea sunt rosturi construite drept sau dintat intre doua elemente de constructie fara spatiu intermediar si fara a fi traversate de armatura.
Rosturile de lucru sunt rosturi care, din motive ale cursului operatiunilor sau a masurilor constructive sunt create in plan. Ele despart elementele de constructie mai lungi in sectiuni de betonare unice. Spre deosebire de rosturile de dilatare la care armatura se intrerupe, rosturile de lucru sunt traversate de armatura. Lindner indica valorile pentru dimensiunile de siguranta ale distantelor intre rosturile de lucru verticale la pereti, in functie de grosimea acestora (vezi tabelul 2.2.)
Tabel 2.2
Uneori apar rosturi de lucru neplanificate, de exemplu la defectarea masinilor, intreruperea livrarilor de beton, care trebuie, de asemenea, etansate.
Sectiunile de rupere sau rosturile de rupere, sau rosturile de comprimare servesc la controlul ruperilor prin planificarea sectiunilor slabe si crearea unui loc de rupere. Slabirea sectiunii in zona rostului de rupere trebuie sa fie de minim 1/3 din grosimea elementului de constructie.
Dimensiunea sectiunilor de rupere depinde de:
– tendinta de comprimare a betonului;
– viteza de uscare;
– dificultati create de alte elemente de constructie.
La peretii mai lungi se vor prevedea sectiuni de rupere (rost de rupere).
Conform specificatiilor, distanta intre sectiunile de rupere trebuie sa corespunda la maxim dublul inaltimii peretelui.
Rosturile de imbinare verticale ale peretilor prefabricati se formeaza de regula ca sectiuni de rupere.
2.2 GROSIMI ALE ELEMENTELOR DE CONSTRUCTIE
La constructiile impermeabile din beton s-au folosit timp de multi ani turnarea elementelor din beton armat in constructii hidrotehnice, pereti cu grosime de 30 cm si placi de fundare cu grosime de 25 cm. In functie de clasa de solicitare sunt posibile grosimi mai mici ale elementelor de constructie daca se iau masuri tehnologice si constructive. Grosimile minime ale elementelor de constructie conform normelor se regasesc in tabelul 2.3.
Tabel 2.3
Etansarile rosturilor interioare trebuie inglobate in beton. La elementele de constructie subtiri, distante mici ale armaturii sau grosimi mari ale armaturii, aceasta este deseori artificial. Dimensiunile minime pentru astfel de elemente de constructie se regasesc in tabelul 2.4.
Tabel 2.4
2.3 REGULI DE BAZA PENTRU CREAREA ROSTURILOR SI ETANSAREA LOR
La crearea rosturilor se vor respecta cateva reguli de baza. Rosturile trebuie in principiu sa fie dispuse in linie dreapta, la vedere (fig. 2.1).
Structurarea (dispunerea) elementelor de construcţie :
elemente de constructie dispuse dezavantajos
elemente de constructie dispuse avanatajos
Toate rosturile de constructie si trecerile trebuie planificate si create etans. Etansarea trebuie sa aiba ca rezultat un sistem inchis si fara pierderi. O singura greseala este suficienta pentru compromiterea intregului sistem. Racordurile etansarilor trebuie planificate si executate etans. Figurile 2.2 si 2.3 arata ca aceasta nu este intotdeauna de la sine inteles.
Fig. 2.3
Exemplu negativ al unui sistem de etanşare deschis
In ambele cazuri s-a creat un sistem care nu este inchis.
Intre etansarile orizontale si verticale exista un element lipsa.
Rosturile de dilatare se vor planifica doar conform necesitatilor tehnice, insa se vor evita dupa posibilitati. Distanta dintre rosturile de dilatare si colturi, margini, treceri, pereti trebuie sa fie de minim 30 cm, preferabil 50 cm (fig. 2.4).
Distanţa minimă a rosturilor de mişcare fata de colţuri, margini, caneluri, întrepătrunderi şi pereţi
Latimea rosturilor este data de cea mai mare deplasare asteptata, fiind de regula de 20 mm.
Rosturile de lucru se vor planifica si se vor plasa in zonele elementelor de constructie cele mai putin solicitate. Pe langa aceste necesitati constructive, betonul trebuie compactat complet, iar suprafata acestuia in zona rosturilor de lucru sa fie curatata de laptele de ciment. Capetele libere ale unui sistem de etansare trebuie sa se afle la cel putin 30 cm, preferabil 50 cm deasupra nivelului masurat al apei freatice (fig. 2.5).
Înălţimea minimă a sistemului de etanşare deasupra calculaţiei nivelului apei.
La elementele de constructie de grosime mai mare sau egala cu 300 mm, rosturile de lucru intre radier si perete se executa in principiu fara etansare suplimentara. Aceasta presupune o pregatire atenta a rosturilor. Suprafata pe care se va turna beton trebuie sa fie corespunzatoare si sa nu prezinte o structura similara celei a betonului spalat (fig. 2.6).
Rosturi de lucru curăţate profesional de laptele de ciment
Laptele de ciment ce se vede in figura 2.7 se va indeparta.
Suprafaţa rosturilor de lucru acoperita cu lapte de ciment
De asemenea rosturile de lucru trebuie sa nu fie in timpul betonarii acoperite cu gheata fiindca dupa topire vor exista spatii goale. Bucatile de gheata din rosturile de lucru se vor indeparta inainte de betonare, precum si apa acumulata. In realitate exista mult mai multe rosturi de lucru imperfecte care prezinta gramezi de pietris sau locuri goale ca urmare a descompunerii betonului ca in fig. 2.8.
Exemple de rosturi de lucru executate incorect
Principiile de etansare si modurile de aplicare sunt date in tabelul 2.5.
Tabel 2.5
2.4. ETANSAREA ROSTURILOR
2.4.1 ETANSAREA ROSTURILOR DE DILATARE
Pentru etansarea rosturilor de dilatare sunt necesare elemente de etansare care, prin geometria si compozitia lor sunt capabile sa preia fara pierderi deformarile. De regula, se folosesc profile de rosturi de dilatare interioare si exterioare din elastomer sau termoplast. In cazuri speciale se monteaza profile de inchidere a rosturilor, montaje cu clema sau etansari prin adeziune. Figura 2.9 reda o scurta prezentare.
Sisteme de etanşare a rosturilor de deplasare
bandă de rosturi de dilatare interioară
bandă de rosturi de dilatare exterioară
bandă de închidere a rosturilor
construcţie tip clemă
2.4.2 ETANSAREA ROSTURILOR DE LUCRU
Pentru etansarea rosturilor de lucru sunt disponibile diverse sisteme. Pe langa profile de rosturi de lucru din elastomer sau termoplast exista table neizolante precum si alte produse: profile de rosturi de lucru combi, sisteme de tuburi de injectie, table de rost izolate, captuseli absorbante, etansari prin adeziune. O scurta prezentare a diferitelor sisteme de etansare pentru rosturile de lucru, crearea acestora si executia armaturilor se regaseste in tabelul 2.6
Tabel 2.6:
2.4.2 ETANSAREA SECTIUNILOR DE RUPERE
Ca si la rosturile de lucru, exista o serie de variante de executie a sectiunilor de rupere. Etansarea suprafetelor de rupere in pereti se poate executa de exemplu cu un element tubular de etansare (vezi fig. 2.10).
Fig. 2.10
Etanşarea unei secţiuni transversale de control a ruperii cu element tubular de etanşare
Alternativ este posibila executia cu o profile de rost sau tabla de rost exterioare ca in fig. 2.11 si 2.12:
Etanşarea unei secţiuni transversale de control a ruperii cu element etansant exterior
Etanşarea unei secţiuni transversale de control a ruperii cu căptuşeală şi tablă de rosturi
Uneori se folosesc asa numitele sine de rupere in combinatie cu captuseala absorbanta sau furtunuri de injectie.
Pozitia si directia ruperii este data de o sipca triunghiulara montata pe cofraj.
Sectiunea de rupere in placa poate fi executata ca in fig. 2.13 cu un cofraj din metal elastic in forma de V (plomba de contractare).
Etanşarea unei secţiuni transversale de control a ruperii in placa de fundare prin decupare cu metal de dilatare în formă de V şi cu rosturi de lucru exterioare.
Etansarea sectiunii de rupere se poate face cu profile de rost de lucru exterioara. Montarea elementelor tubulare de etansare in elementele de constructie orizontale nu este recomandata.
profile DE ROSTURI
Tabel 3.1
Fugenart=izolatie(lucrare)
Arbeitsfugen=profile de lucru
Dehnfugen = b de dilatatie
Bandă de rosturi de lucru cu tuburi extrudate de fixare din PVC dur
Forma şi descrierea profilelor de rosturi de dilatare interioare
Forma şi descrierea profilelor de rosturi de dilatare exterioare
Fig. 3.4
Forma şi descrierea profilelor de închidere a rosturilor
Forma şi descrierea profilelor de rosturi de dilatare interioare cu aripi de oţel laterale cf. DIN 7865
Marcarea profile i de rosturi termoplastice
Fig. 3.7
Marcarea necorespunzătoare a unei profile de rosturi termoplastice
Tabel 3.3
Tabel 3.4
Fig. 3.8
Instalaţie de sudare termică cap-la-cap
Fig. 3.9
Modele de conectori pentru bandă de rosturi
Fig. 3.10
Ustensile electrice de sudare manuală a profilelor de rosturi termoplastice
ciocan de lipit („securea de sudură”)
aparat de sudură cu aer cald
pistol de sudură
Fig. 3.11
Verificarea nedistructivă a etanşeităţii cordonului de sudură la profile de rosturi termoplasică cu un aparat electric de străpungere de înaltă tensiune, aşa numitul aparat de verificare prin scânteie
Fig. 3.12
Execuţia unei îmbinări cap-la-cap la profile de rosturi din elastomeri cu un aparat de vulcanizare
Fig. 3.13
Îmbinare cap-la-cap la profile de rosturi din elastomeri.
Fig. 3.14
Vulcanizare pe şantier
Tabel 3.5
Fig. 3.15
Îmbinare cap-la-cap defectuoasă la profile de rosturi din elastomeri.
Fig. 3.16
Suprafaţă în secţiune a unei îmbinări elastomerice executate corect
Suprafaţă în secţiune a unei îmbinări elastomerice executate incorect
Suprafaţă în secţiune a unei îmbinări elastomerice executate incorect.
Foliile se desprind.
Exemple pentru elemente prefabricate:
Bandă de rosturi de dilatare cu bandă de rosturi de lucru ataşată.
Bandă de rosturi de dilatare cu jocţiune de tablă pentru sudarea la faţa locului (pe şantier) a tablei rosturilor de lucru
Sudura termică a unei îmbinări plate a profile i de rosturi termoplastice exterioare

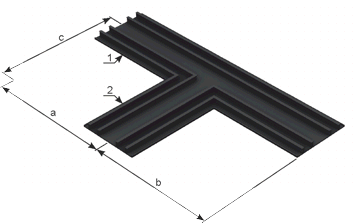

Execuţia corectă şi incorectă a unei îmbinări T:
execuţie corectă
execuţie corectă
execuţie incorectă, pentru că tuburile de dilatare nu sunt îmbinate
Execuţia incorectă a unui element T între un DA 500 cu 8 ancore de fixare şi un AA 320 cu 6 ancore de fixare.
Ancorele de fixare nu sunt corect îmbinate; tubul median nu este închis corect.
Fig. 3.23
Execuţia corectă a unui element T. Ancorele de fixare sunt îmbinate şi sudate.
Fig. 3.24a
Fig. 3.24b
Fig. 3.25 a
Fig. 3.25 b
Fig. 3.26
Innadirea corecta a profilelor de latimi diferite
Fig. 3.27
Fig. 3.28 Distante minime recomandate intre elementele de imbinare si innadiri
Fig.3.29 Corelatia intre latimea si tipul profile i izolante si presiunea estimata a apei
Tabel 3.6:
Diferite tipuri de profile ;vorteile=potrivit; nachteile=nepotrivit
b.int… pt conditii grele… presiunea apei …?
b.ext… pt elemente de constructie foarte groase..
b.capac pt elemente de constructie foarte groase..
Tabel 3.7: Dimensionarea profilelor potrivite dupa norme
Regelwerk=norme; nichtdruckendes wasser=apa sub presiune
Fugenprofiluswall=tipuri de profil;
* …?
**…fms cu aripi de otzel …
Fig. 3.30 Stand de incercari pentru testarea profilelor izolatoare
Fig. 3.31 diagrame cu necesarul de izolatie al profilelor
Vertical: … pe axa x; orizontal … pe axele yz??
Fig. 3.32
Fig. 3.33 Diagrama de corelare a presiunii apei cu latimea profile i
Fig. 3.34 Diagrama de corelare a presiunii apei cu latimea profile i
Fig. 3.35 Diagrama de corelare a presiunii apei cu latimea profile i
Fig.3.36 Diagrama de corelare a presiunii apei cu latimea profile i
Fig. 3.37 Diagrama de corelare a presiunii apei cu latimea profile i
Fig. 3.38 Diagrama de corelare a presiunii apei cu latimea profile i
Fig. 3.39 Diagrama de corelare a presiunii apei cu latimea profile i
Fig.3.40 Incercarea la rupere a profile i solicitata la smulgere
Fig. 3.41
Fig. 3.42
Fig. 3.43
Fig.3.44
Fig.3.45
Fig. 3.46
Fig. 3.47 fara apasare/cu apasare…
Fig. 3.48
Fig. 3.49
Corect
Fig. 3.50
Fig. 3.51
Fig. 3.52
Fig. 3.53
Fig. 3.54
Fig. 3.55
Nervuri deformate puternic
Fig. 3.56 Montarea corecta
Fig. 3.57
Fig. 3.58 Gresit: distanta dintre profile si armaturi este insuficienta
Fig. 3.59
Gresit : distanta dintre …este insuficienta
Fig. 3.60
Fig. 3.61
Fig. 3.62
Fig. 3.63
Fig. 3.64
Fig. 3.65 a
Fig. 3.65 b
Fig. 3.65 c
Distante si lungimi minime ale capetelor de profil,
recomandate pentru fazele ulterioare ale turnarii
Fig. 3.67 exemplul negativ al unui capat de profile elastomerica
externa, lasat prea scurt
Fig. 3.68
Tabel 3.8
Raza minima de indoire suportata de diferitele tipuri de profile
Fig. 3.69
Formarea unui unghi drept (cu muchie) prin topirea nervurilor
Fig. 3.70 Gresit – profile ingropata prea adanc in beton
Fig. 3.71solicitarea la smulgere
Fig. 3.72
Fig. 3.73
profile pozitionata gresit (descentrat)
Fig. 3.74
profile pozitionata gresit, capatul lasat la intamplare
Fig. 3.75
Ambele figuri prezinta exemple negative ale pozitionarii incorecte a profilelor externe
Fig. 3.76
Fig. 3.77 …profile inglobata in beton, prea adanc
Fig. 3.78
Fig. 3.79
Punct de inchidere a unei profile capac cu o profile externa de inchidere
Fig. 3.80
Exemplul gresit al pozitionarii defectuoase a tubului de instalatie in calea profile i de etansare externe
Fig. 3.81
Tubul de instalatii pozitionat incorect, prea sus, in calea profile i
Fig. 3.82
Fig. 3.83 pozitionarea profilelor cu clame de agatare
Fig. 3.84
Fig. 3.85 fixarea nepotrivita cu cuie a unei …
Fig. 3.86 fixarea nepotrivita cu cuie a …
Fig. 3.87 Asigurarea antismulgere cu clame a profilelor…
Fig. 3.88 fixarea corecta cu cuie batute superficial
Fig. 3.89
????
Fig. 3.90
Fixarea profile i-capac inaintea betonarii
Fig.3.91
Fixarea profile i capac cu profile de plastic
Fig. 3.92
idem
Fig. 3.93
Sparturi ale profile i datorita betonarii defectuoase
Fig. 3.94
Fig. 3.95
Fig. 3.96
Fig. 3.97
Fig. 3.98
Fig. 3.99
Fig. 3.100
Fig. 3.101
Fig. 3.102
Fig. 3.103
Fig. 3.104
Fig. 3.105
Fig. 3.106
Fig. 3.107
Fig. 3.108
Fig. 3.109
Fig. 3.110
Fig. 3.111
Fig. 3.112
Fig. 3.113
Fig. 3.114
Fig. 3.115
Fig. 3.116
Fig. 3.117
Fig. 3.118
Fig. 3.119
Fig. 3.120
Fig. 3.121
Fig. 3.122
Cap. 4 – Table de rosturi neizolate
Etanşarea unui rost de lucru cu tablă de rosturi
Dispunerea armăturii la etanşarea rosturilor de lucru cu tablă de rosturi
cu întreruperea armăturii
cu formarea unui soclu
cu armătură îndoită
Distanţa minimă între tabla de rosturi şi armătura de legătură
Fig. 4.4
Element de cofrare din plasă metalică cu tablă de rosturi neizolată, sudată
Fig. 4.5
Element de cofrare din plasă metalică cu tablă de rosturi neizolată, sudată – schema de principiu.
Fig. 4.6
Element de cofrare din plasă metalică cu tablă de rosturi neizolată, sudată
Fig. 4.7
Element de cofrare din plasă metalică cu tablă de rosturi neizolată, sudată după betonarea primei secţiuni
Fig. 4.8
Tablă de rosturi îngropată prea adânc
Fig. 4.9
Tablă de rosturi cu traseu ghirlandă cu o distanţă prea mică de armătura de legătură.
Fig. 4.10
Tablă de rosturi montată greşit cu o distanţă prea mică de armătura de legătură.
Fig. 4.11
Distanţă prea mică dintre tabla rostului de lucru armătura de legătură.
Fig. 4.12
Exemplu negativ pentru etanşarea unei rost de lucru – tablă de rosturi întreruptă datorită intersectării armăturii (vezu săgeţile)
Fig. 4.13
Îmbinare sudată la table de rosturi [54]
îmbinare de suprapunere sudată cu sudură de jur împrejur
secţiune verticală a sudurii
Vedre a tablei sudate cu cusătură concavă
Fig. 4.14
Sudură de suprapunere executată greşit.
Fig. 4.15
Sudură de suprapunere executată greşit.
Fig. 4.16
Racordul unei table de rost de lucru la eclisa tablei de oţel a unei profile de rosturi.
Fig. 4.17
Bandă de rost de dilatare elastomeric (tip FM) cu legături vulcanizate în fabrică pentru racordul tablelor de rost de lucru.
Fig. 4.18
Punct de legătură incorecta unei table de rost de lucru orizontale
o tablă verticală de rost de lucru
o bandă de rost FMS
Fig. 4.19
Punct de intersecţie incorect a tablelor de rost de lucru.
Cap. 5 – profile de rosturi de lucru combinate
Fig. 5.1
Principiul de funcţionare al unei profile de rost de lucru, de exemplu KAB
Fig. 5.2
Bandă de rost de lucru combinată KAB pe armătura superioră a fundaţiei, înainte de betonarea plăcii de fundare.
Fig. 5.3
KAB montată invers de jur împrejur.
Fig. 5.4
Racord al unei profile de rost de lucru combinate la o bandă termoplastică de rost de dilatare.
Fig. 5.5
Racord incorect al unei profile de rost de lucru combinate la o bandă exterioară de rost de dilatare.
Cap. 6 – Table de rost izolate
Fig. 6.1
Table de rost izolate pentru etanşarea rosturilor de lucru.
Fig. 6.2
Montarea unei Table de rost izolate.
Fig. 6.3
Asigurarea rosturilor de lucru cu tabla de rost izolată.
Fig. 6.4
Îndepărtare foliei inferioare înainte de betonare plăcii de fundare.
Fig. 6.5
Contaminarea tablelor izolate la betonarea radierului.
Fig. 6.6.
Formarea îmbinărilor a două table de rost izolate.
Fig. 6.7
Asigurarea legăturii tablelor cu o clemă de îmbinare.
Fig. 6.8
Execuţia incorectă a îmbinării a două table de rost izolate.
Fig. 6.9
Racordul tablelor de rost izolate la o bandă de rost de dilatare interioară.
Fig. 6.10
Tabla de rost izolată şi profile de rost de dilatare nu formează un sistem etanş.
astfel ar arăta racordul tablei de rost izolate la ancora de fixare mediană a braţului clemei libere.
Execuţia greşită depistată la final după alunecarea braţului clemei datorită fixării defectuoase
Execuţie greşită depistată la final
Fig. 6.11
Schema de principiu a tablei de rost izolate.
Fig. 6.12
Asigurarea unui rost de lucru între placă şi perete cu o tablă de rost izolată rezistentă
Cap. 8 – Căptuşeală de rosturi absorbantă
Fig. 8.1
Rosturi de lucru cu căptuşeală absorbantă de rosturi
Fig. 8.2
Exemplu pentru puterea de expansiune a unei căptuşeli la absorbţia liberă a unei soluţii cu pH=12.
Fig. 8.3
Implemetarea defectuasă a căptuşelii absorbante în rosturile de dilatare.
Fig. 8.4
Traseul inferior al unei căptuşeli absorbante într-un sol poros.
Fig. 8.5
Distanţe minime ale căptuşelilor absorbante de rosturi.
Fig. 8.6
Crăpături în beton datorită presiunii mari de expandare.
Fig. 8.7
Crăpături în beton datorită presiunii mari de expandare.
Fig. 8.8
Fixare punct cu punct a unei căptuşeli absorbante de rosturi.
Fig. 8.9
Fixare prin lipire a unei căptuşeli absorbante de rosturi.
Fig. 8.10
Fixare cu plasă de montare a unei căptuşeli absorbante de rosturi.
Fig. 8.11
Căptuşeală absorbantă în apă şi mizerie.
Fig. 8.12
Căptuşeală absorbantă pre-expandată în rostul de lucru.
Fig. 8.13
Îmbinarea căptuşelii absorbante la profile de rost de dilatare.
Fig. 8.14
Etanşare cu pastă absorbantă.
Profile etansare
Profile etansare Pvc pentru rosturi de turnare
PROFILE ETANSARE PVC -benzi aplicate in interiorul elementului de beton.
PROFILE ETANSARE folosite pentru rosturi de turnare in constructii.
Profile etansare rosturi de dilatatie
PROFILE ETANSARE PVC -benzi aplicate in interiorul elementului de beton.
Aceste PROFILE ETANSARE sunt folosite atat pentru presiuni mici cat si pentru presiuni extreme. PROFILE ETANSARE folosite la rosturi de dilatatie.
Profile etansare externe pentru rosturi de lucru
PROFILE ETANSARE PVC -benzi aplicate in exteriorul elementului de beton.
PROFILE ETANSARE externe pentru constructii se folosesc pentru rosturi de turnare in constructii de beton, de exemplu: pentru jonctiuni ale peretilor si placilor.
Profile etansare externe pentru rosturi de dilatatie
PROFILE ETANSARE PVC -benzi aplicate in exteriorul elementului de beton.
PROFILE ETANSARE externe pentru rosturi de dilatatie se folosesc pentru imbinari mobile in constructii de beton, de exmplu: sub placa fundatiei.
Profile etansare pentru aplicatii de contact cu apa potabila
PROFILE ETANSARE pentru aplicatii de contact cu apa potabila speciale sunt folosite pentru etansarea rosturilor structurale in beton, sunt in permanenta impermeabile si recomandate pentru hidroizolarea bazinelor in care se face epurararea apei potabile.
Aplicatiile se refera la : rezervoare de apa, baraje, apeducte, tratarea apei, canale, piscine.
Profile etansare -Cordon expandabil -Quellband (banda hidrofilica)
PROFILE ETANSARE expandabile numit si cordon expandabil sau quellband se dilata in contact cu apa si astfel etanseaza imbinarile din constructii impotriva infiltrarii apei.PROFILE ETANSARE expandabile numit si cordon expandabil sau quellband au proprietatea de a expanda si sunt folosite pentru sigilarea controlata a imbinarilor constructive in structurile de beton.
Profile etansare cu placi de otel incorporate pentru rosturi de turnare si dilatatie
PROFILE ETANSARE cu placi de otel gaurite , incorporate se folosesc pentru etansarea rosturilor de turnare si dilatatie. Datorita placilor de otel gaurite in fabrica montarea acestora de armatura este foarte facila.
Diverse Forme pentru sudarea profilelor de etansare
Distribuie Share on Facebook Share Share on TwitterTweet Share on Google Plus Share Share on Pinterest Share Share on LinkedIn Share Share on Digg Share Send email Mail Print Print Forme Forma X Forma TFlat L Spatial L Spatial L2 … Continued
Profile etansare tip Kab-Profil cu garnitura hidrofilica integrat
PROFILE ETANSARE tip KAB – cu banda hidrofilica integrata se folosesc pentru ietansarea rosturilor la structurile de beton.
Aceste PROFILE ETANSARE tip KAB – cu banda hidrofilica integrata sunt alcătuite dintr-un material PVC-P semidur de calitate superioară si din PROFILE ETANSARE rotunde din cauciuc expandabil (garnitură)- quellband – o banda hidrofilica cu capacitatea mare de expandare.
Profile etansare – accesorii pentru prinderea de armatura
Distribuie Share on Facebook Share Share on TwitterTweet Share on Google Plus Share Share on Pinterest Share Share on LinkedIn Share Share on Digg Share Send email Mail Print Print Cleme pentru prinderea profilelor de etansare. Usureaza munca pe santier … Continued
Profile etansare – Unelte pentru lipit , sudat
Distribuie Share on Facebook Share Share on TwitterTweet Share on Google Plus Share Share on Pinterest Share Share on LinkedIn Share Share on Digg Share Send email Mail Print Print Unealta de sudura in forma de topor este folosita pentru … Continued
Profile etansare protectie beton
Pentru protectia betonului in canalele de scurgere;
– pentru protectie impotriva coroziunii si/sau etansarea pardoselilor si peretilor din beton;
entru etansarea tunelelor;
– pentru etansarea interioara a tevilor de beton, acoperisurilor, piscinelor.

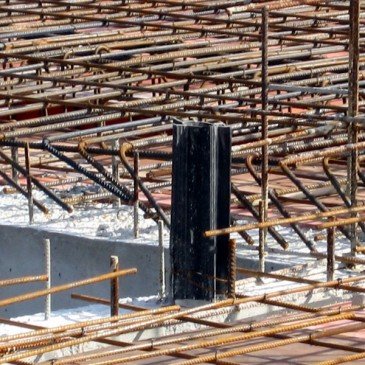

Profil contractie beton
Distribuie Share on Facebook Share Share on TwitterTweet Share on Google Plus Share Share on Pinterest Share Share on LinkedIn Share Share on Digg Share Send email Mail Print Print Tub de contractie conceput pentru rosturile … Continued

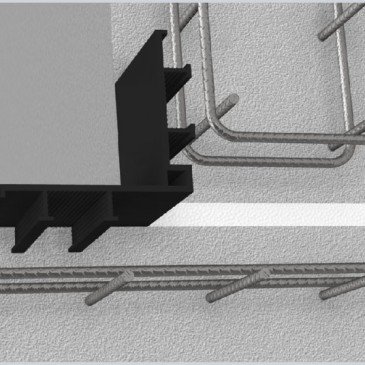

Profile etansare rost de dilatatie intre perete si placa
Profilele de etansare exterioare pentru rosturi de dilatatie la colturi se folosesc la imbinari mobile in constructii de beton, de exemplu: pentru jonctiuni mobile ale peretilor si placilor.
Profile etansare rosturi de turnare la colturi
Profilele hidroizolante externe de imbinare pentru colturi se folosesc la rosturi de turnare (constructive ) in constructii de beton, de exemplu: pentru jonctiuni ale peretilor si placilor.
Caracteristici hidroizolatii externe imbinari colturi:
Profilele hidroizolante externe de imbinare pentru colturi se instaleaza usor, nefiind nevoie de modificarea armaturii.
Profile etansare pentru inchidere rost de dilatatie
Profilele de inchidere sunt folosite pentru închiderea rosturilor de dilatare. Ca etalon, ele sunt folosite ca protecție suplimentară pentru structuri, în care benzile exterioare, și / (sau) benzi interioare, sunt plasate, de asemenea. Componentele de închidere, cu două ancore de etanșare de pe o parte, sunt utilizate pentru închiderea de diviziuni sensibile la apă nu sub presiune hidrostatică.
Profile etansare cu armatura de otel interna sau externa
Hidroizolatiile interne sau profilele interne pentru rosturi de turnare in constructii se instaleaza usor datorita ranforsarii interne cu armatura de otel.
Profile etansare cu prindere mecanica
Aplicatii hidroizolatii cu sistem de prindere mecanica:
Profilele cu sistem de prindere mecanica se folosesc pentru conexiunea unei noi sectiuni de beton cu una existenta.
Caracteristici hidroizolatii cu sistem de prindere mecanica:
Profilele cu sistem de prindere mecanica au o parte prinsa si o parte profilata sau doua parti prinse.

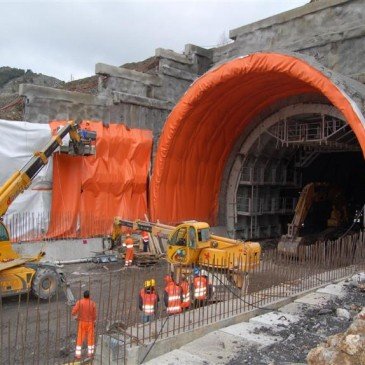

Profile etansare tunele
Distribuie Share on Facebook Share Share on TwitterTweet Share on Google Plus Share Share on Pinterest Share Share on LinkedIn Share Share on Digg Share Send email Mail Print Print Aplicatii hidroizolatii externe sudabile: Profilele hidroizolante externe … Continued
Profile de compresie
Profilele de compresie KLM se folosesc la panouri prefabricate pentru constructii, fatade, toate tipurile de pereti.
Profile de compresie pentru rosturile de dilatatie la fatade , perete si tavane
Profile de compresie KLP se instaleaza usor, acopera marginile deteriorate ale imbinarilor si au bune proprietati de recuperare.
about waterstops banda cauciuc banda expandabila banda PVC benzi cauciuc benzi pentru rost dilatare benzi PVC, benzi etansare, benzi etansare pentru rosturi de dilatatie, benzi etansare rost, despre waterstops etansare rost constructie etansare rost dilatare etansare rost turnare etansare strapungere, etansare rost constructie,etansare rost dilatare, etansare rost turnare, oprire infiltratii, profil de etansare beton, profile hidroizolante, protectie rost, rost dilatare, waterstop, waterstop pvc
Profile etansare
Niciun comentariu:
Trimiteți un comentariu
