Profile dilatare pentru rosturi de dilatare la pardoseli industriale cu trafic greu
Profile dilatare Hidroplasto 418/ALR
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– interschimbabil
– proprietati de preluare a miscarii ridicate.
-similar ca si constructie cu profilul de dilatare perete 360.
La cerere se poate comanda cu bariera de vapori .( contra umiditatii- Water-Stop-Apa-STOP)
Va rugam sa studiati instructiunile de planificare si instalare .
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 50 , 100 | 25 | Aluminiu |
Profil Hidroplasto 420/SP
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– cu capacitate de incarcare ridicata.
– inaltime Reglabila.
– cu capacitate ridicata de absorbtie a miscarii.
Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 250 | 26 | Aluminiu , Otel Inoxidabil |
Profil Hidroplasto 420/SPN
–pentru pardoseala pentru toate tipurile de finisaj (in special pentru pardoseli industriale)
– cu capacitate de incarcare ridicata.
– cu inaltime Reglabila.
– cu capacitate ridicata de absorbtie a miscarii.
Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 50, 100 | Variabila | Aluminiu |
Profil Hidroplasto 424/NALR
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– pentru montaj la suprafata (Aplicat).
– la cerere se poate monta o bariera de vapori (Contra umezelii)
– design atractiv.
– proprietati de preluare a miscarii ridicate.
Va rugam sa studiati instructiunile de planificare si instalare
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 35 , 50 | 30 | Aluminiu |
Profil Hidroplasto 425/AL
–pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– cu suprafata neteda.
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 35 | 60 | Aluminiu , Cuciuc celular |

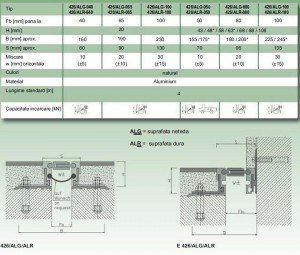

Profil Hidroplasto 426/ALG & 426/ALR
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– ptional se poate instala o bariera de vapori (contra umezelii) – h- 20 mm
– design atractiv .
Va rugam sa studiati instructiunile de planificare si instalare
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 40 , 50 , 65 , 80 , 100 | 20 , 43 , 48 , 58 , 63 , 68 , 88 , 108 , 138 | Aluminiu |

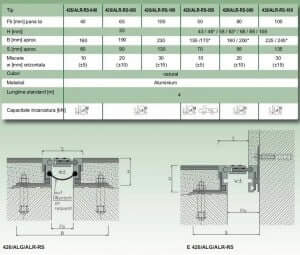

Profile Hidroplasto 426/ALR-RS & ALG-RS
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– integrat cu sistem anti-alunecare.
-optional se poate instala o bariera de vapori (contra umezelii) – h- 20 mm
– design atractiv .
Va rugam sa studiati instructiunile de planificare si instalare.
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 40 , 50 , 65 , 80 , 100 | 43 , 48 , 58 , 63 , 68 , 88 , 108 , 138 | Aluminiu |
Profil Hidroplasto 426/ NALG & 426/ NALR
–pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– montajul se realizeaza la suprafata (profil aplicat).
– Bariera de vapori (contra umezelii) la cerere.
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare .
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 70 , 100 | 43 | Aluminiu |
Profil Hidroplasto 426/NALR-RS
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
-montajul se aplica la suprafata. (profil aplicat)
– dotat cu sistem anti-alunecare.
– optional se poate monta o bariera de vapori (protectie impotriva umezelii)
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare .
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 70 , 100 | 43 | Aluminiu |
Profil Hidroplasto 426 /ALGV & 426/ALRV
Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– cu capacitate de preluare a incarcarii ridicata.
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 35 , 50 , 80 , 100 | 43 , 48 , 58 , 63 , 68 , 88 , 108 , 138 | Aluminiu |

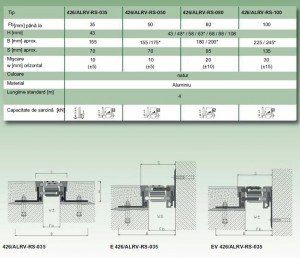

Profil Hidroplasto 426 /ALRV-RS
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– cu capacitate de preluare a incarcarii ridicata.
– dotat cu sistem anti-alunecare.
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare.
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 35 , 50 , 80 , 100 | 43 , 48 , 58 , 63 , 68 , 88 , 108 , 138 | Aluminiu |

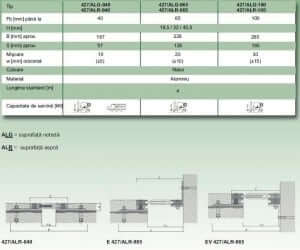

Profil Hidroplasto 427 /ALG & 427/ALR
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– cu capacitate de preluare a incarcarii ridicata.
– cu montaj la suprafata (profil aplicat)
– partile de la supratafa de aluminiu sunt interschimbabile (18,5 mm)
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare .
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 40 , 65 , 100 | 5 , 18 32 , 45 | Aluminiu |

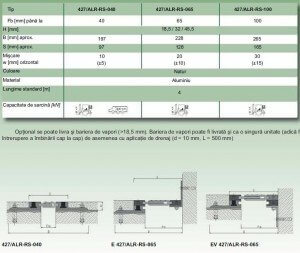

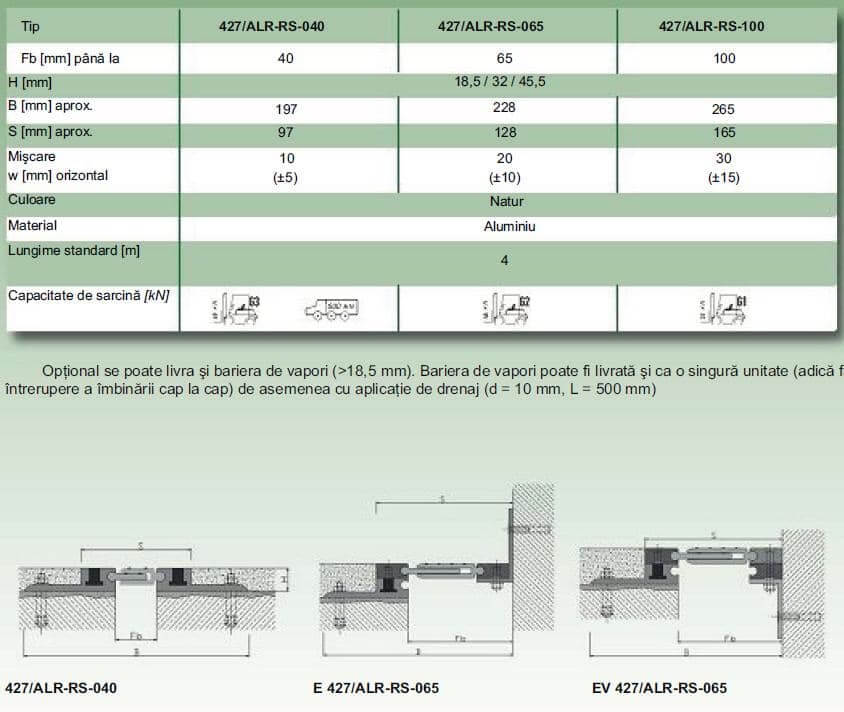

Profil Hidroplasto 427 /ALR-RS
–pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– cu capacitate de preluare a incarcarii ridicata.
– cu montaj la suprafata (profil aplicat)
– partile de la supratafa de aluminiu sunt interschimbabile (18,5 mm)
– cu sistem integrat de anti-alunecare.
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare .
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 40 , 65 , 100 | 5 , 18 , 32 , 45 | Aluminiu |
Profil Hidroplasto 427 /ALGV & 427/ALRV
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– cu capacitate de preluare a incarcarii ridicata.
– partile de aluminiu de la suprafata interschimbabile .
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare .
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 40 , 65 , 100 | 5 , 32 , 45 | Aluminiu |
Profil Hidroplasto 427 /ALRV-RS
– pentru pardoseala pentru toate tipurile de finisaj (piatra naturala , beton ,mocheta etc.)
– cu capacitate de preluare a incarcarii ridicata.
– carora partile de aluminiu de la suprafata interschimbabile .
– cu sistem integrat anti-alunecare.
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare .
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 40 , 65 , 100 | 5 , 32 , 45 | Aluminiu |
Profil Hidroplasto STF 60 (-L)
–pentru pardoseala pentru cladiri industriale , , fabrici , depozite.
– cu capacitate de preluare a incarcarii ridicata.
– potrivit pentru lucrari de renovare.
– cu optiunea de capac din otel inoxidabil.
– design atractiv.
Va rugam sa studiati instructiunile de planificare si instalare .
| Latimea rostului (mm)Max. | Inaltimea (mm)Max. | Material |
| 0-50 , 20-100 | 28 | Otel |
Recomandari de instalare – Profile dilatatie :
Profil DEFLEX 423 de instrucțiuni de instalare / ALR
- Stratul suport, pe care urmeaza a fi realizata instalarea , trebuie să fie curat, lipsit de substante care impiedica o fixare corecta. In acelasi timp, suprafata trebuie sa fie neteda, fara denivelari.
- Pentru a uniformiza suprafata, este necesar să se creeze un strat de bază, folosind rășină epoxidică sau mortar de ciment. Aplicarea se va face pe o lățime de cca. 20-30 mm in partile exterioare ale marginilor de prindere
- Corpul de aluminiu care urmeaza sa fie fixat de pardoseala trebuie să fie bine curățat, prin eliminarea oricăror uleiuri sau grăsimi, înainte de instalare.Așezați corpul de aluminiu pe stratul de rasina epoxidică pregătit inițial sau stratul de mortar. Rasina proaspat aplicata trebuie sa treaca prin deschiderile profilului de dilatare din aluminiu, asigurându-vă că nu există bule de aer. Apăsați ușor profilul cu un ciocan de cauciuc până când este la același nivel cu partea superioara a suprafetei de finisaj.
- După intarirea rășinii epoxidice sau a mortarului, se ancoreaza profilul apoi se scot „tijele de determinare distanta”. Utilizați tijelor sunt necesare pentru instalarea profilul la distanta optima, conform recomandărilor producătorului in ceea ce priveste instalarea.Profilul trebuie să fie ancorate la o distanță de cca. 300 mm, dar nu mai aproape de 50 mm și nici la o distanta mai mare de 150 mm de marginea profilul de dilatare de aluminiu.Pentru a instala patru metri liniari de profilul de dilatare, este nevoie de cca. 30 ancore, utilizand aproximativ 7,5 ancore pentru un metru liniar de rost de dilatatie.
- După instalarea profilului, se poate începe executarea suprafețelor finisaj.
Profil Hidroplasto 420 / SP
Profile dilatare fabricate in intregime din aluminiu.
| Detalii tehnice | ||||
420 / SP-DV-250 | 420 / SP-250 | |||
| Fb [mm] | Lățime fantă de extindere nominală | 250 | 250 | |
| B [mm] | Raport lățime profil expansiune | 320 | 320 | |
| S [mm] | Lățime profil vizibil după instalare | 320 | 320 | |
| H [mm] | Inaltimea | 26/116 (96) | ||
| w ± [mm] | Extinderea compensare mișcare fantă | 100 (± 50) | 100 (± 50) | |
| Culoare | natural | |||
| Material | aluminiu – proprietăți conform standardului PN-EN 755 (din oțel inoxidabil T-profil la cerere) | |||
| Încărcați [kN] ** | ||||
| Lungimea standard [m] | 2 | |||
** A se vedea tabelul de încărcare în „Ghidul privind selectia rost de dilatație și design”
DEFLEX 420 / SP-DV-250 | |
| DEFLEX 420 / SP-DV-250 | |
| DEFLEX 420 / SP-250 | |

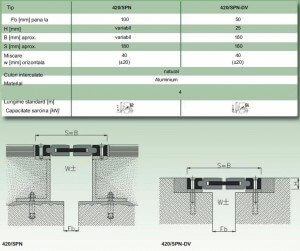

Profil Hidroplasto 420 / SPN
Descriere tehnică
Profile pentru pardoseli cu incarcari f mari
Aderarea la recomandări și observații cu privire la instalare.
| Detalii tehnice | ||||
420 / SPN-DV-050 | 420 / SPN-100 | |||
| Fb [mm] | Lățime fantă de extindere nominală | 50 | 100 | |
| B [mm] | Raport lățime profil expansiune | 180 | la cerere | |
| S [mm] | Lățime profil vizibil după instalare | 180 | 180 | |
| H [mm] | Inaltimea | 25 | la cerere | |
| w ± [mm] | Extinderea compensare mișcare fantă | 40 (± 20) | 40 (± 20) | |
| Kolor | natural | |||
| Material | aluminiu – proprietăți conform standardului PN-EN 755 (din oțel inoxidabil T-profil la cerere) | |||
| Încărcați [kN] ** | ||||
| Lungimea standard [m] | 4 | |||
Va rugam sa studiati instructiunile de planificare si instalare
| DEFLEX 420 / SPN-DV-050 | |
| DEFLEX 420 / SPN-DV-050 | |
| DEFLEX 420 / SPN-100 | |
Profil Hidroplasto DEFLEX STF 60
Descriere tehnică
Profil fabricat in intregime din otel inoxidabil. Datorita structurii sale speciale acest profil de dilatare permite preluarea de sarcini foarte mari.
Va rugam sa studiati instructiunile de planificare si instalare.
| Detalii tehnice | ||||
STF 60-100 | STF 60 / L-050 | |||
| Fb [mm] | Lățime fantă de extindere nominală | 20-100 | 0-50 | |
| B [mm] | Raport lățime profil expansiune | 300/310 | 200/210 | |
| S [mm] | Lățime profil vizibil după instalare | 300/310 | 200/210 | |
| H [mm] | Inaltimea | H = 28, H 1 = 100 | H = 28 | |
| w ± [mm] | Extinderea compensare mișcare fantă | 10 (± 5) / 20 (± 10) | 10 (± 5) | |
| Coulor | natural | |||
| Material | oțel | |||
| Încărcați [kN] ** | ||||
| Lungimea standard [m] | la cerere | |||
** A se vedea tabelul de încărcare în „Ghidul privind selectia rost de dilatație și design”
DEFLEX STF 60-100 | |
| DEFLEX STF 60 / L-050 | |
| DEFLEX STF 60-100 | |
Profil Hidroplasto tip OMEGA
Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.
| Detalii tehnice | ||||
| descriere | Latimea dupa instalare S [mm] | Inaltimea H [mm] | Diametrul boltului D [mm] | Lungimea Boltului B [mm] |
| OMEGA 2 Profile dilatare | 5,5 | 120-300 | 16-25 | 250 |
| OMEGA 3 Profile dilatare | 7,5 | 120-300 | 16-25 | 250 |
| OMEGA 5 Profile dilatare | 11,5 | 120-300 | 16-25 | 250 |
OMEGA-3/160 | |
| OMEGA-3/160 | |
| OMEGA-3/215 | |
Fisa tehnica a materialului:
Materialul nu contine plumb, cadmiu sau formaldehide. Materialul este potrivit pentru spatii in aer liber. Rezistent la uleiuri, oxidare, acizi, materiale alcaline. Rezistent la îmbătrânire, permanent elastic.
Material | Oțel inoxidabil 1.4301 calitate | Metoda de testare pe |
| Randament Rp limită de 0,2 | ≥ 190 MPa | |
| Rezistența la tracțiune Rm | 500-700 MPa | |
| Alungirea A5 | ≥ 45% | |
| Duritate | ||
| Valoarea estimată | ≤ 215 HB | |
| Conductivitatea termică la 20 ° C | 15 W / m · K | |
| Densitate | 7,9 g / cm³ | |
| Modulul de elasticitate longitudinal (modulul lui Young) la 100 ° C | 194 GPa | |
| Coeficientul lui Poisson | 0,33 | |
| Rezistența la foc | A1 | |
Material | Aluminiu pe PN-EN 755 | Metoda de testare pe |
| Randament Rp limită de 0,2 | min. 160 MPa | |
| Rezistența la tracțiune R m | min. 215 MPa | |
| Alungire A 50 mm | min. 6% | |
| Duritate | ||
| Valoarea estimată | aproximativ 10-13 | Webster B |
| Valoarea estimată | aproximativ 60 | Vickers |
| Conductivitatea termică la 20 ° C | 190 W / m, ° C | |
| Densitate | 2,7 kg / dm³ | |
| Linear coeficient de alungire | 23 x 10 -6 1 / ° C | |
| În lungime modulul de elasticitate (modulul lui Young) | 70 GPa | |
| Modulul arc transversal (modulul lui Kirchhoff) | 27 GPa | |
| Coeficientul lui Poisson | 0,33 | |
| Rezistența la foc | A1 | |
Recomandări de instalare tip Deflex 420 / profilul SP
1. Suprafața de bază, la care profilul ar trebui să fie instalat, trebuie să fie chiar, netedă, liber de orice contaminanți. Spotul de instalare trebuie să fie amorsate. Pentru a uniformiza suprafata, este necesar să se creeze un strat de bază, folosind rășină epoxidică (pe ambele părți ale rostului de dilatare) sau folosind modificat mortar de ciment, cu o lățime de cca. 20-30 mm peste brațele suportului de profile de aluminiu.
2. Așezați în profilul de pe rășină epoxidică pregătit inițial sau stratul de mortar de ciment modificat, făcând în special vă că nu bule de aer sunt create. Apăsați ușor profilul cu un ciocan de cauciuc până la egalat cu top suprafața finisaj etaj.
3. După rășină epoxidică (mortar) se usuca, se poate începe ancorare profilul. Utilizați ancore adecvate pentru valorile de încărcare și de suprafață tipul de instalație. Ancorarea se face la o distanță de cca. 300 mm, și aprox. 50 mm de la marginea profilului de aluminiu. Unul are nevoie de cca. 7,5 ancore pentru un metru liniar de dilatare.
4. În funcție de utilizarea prevăzută, umple fanta rămas cu un amestec de rășină și nisip de cuarț sau un low-contracție mortar de ciment modificat.
5. După rășină (mortar) se usucă, se poate începe cu executarea finisare straturi de podea. Aderarea la recomandările de instalare producători de ancorare, precum și indicațiile producătorilor de toate materialele de constructii folosite în timpul asamblării.
Recomandări de instalare tip Deflex STF 60
1. Stratul de suprafață, la care profilul va fi montată, trebuie să fie curățate, grunduite, iar stratul de bază trebuie să fie făcută pe o bază de rășină epoxidică sau pe o bază mortar modificat (de ambele părți ale fantei de expansiune).
2. Așezați profilul, cu dispozitive de siguranță de instalare, în „conexiuni” pregătite în prealabil de expansiune. După intareste rășină, scoateți protecția instalare împreună cu pieptene (de sus) componentele profilului.
3. Anchor profilul pe suprafața (de exemplu, folosind ancore de reacție sau alte ancore adecvate pentru tipul de adâncime).
4. Atașați top plăcile (pieptene) de profil cu șuruburi.
5. Completați spațiul liber dintre profilul și structura podea cu rășină.
Ce este un rost de dilatatie?
Urmare a mai multor cauze, elementele structurale ale cladirilor sunt supuse unor solicitari si incarcari interne. Uneori magnitudinea acestor solicitari este prea mare pentru a fi ignorata.
Ce provoaca aceste solicitari si incarcari interne?
Miscari de dilatatie si contractie, diferenta de structura a solului pe care este amplasata constructia, miscarile seismice si sarcina provocata de vant, toate acestea putand determina slabirea rezistentei cladirii.
Pentru a preveni aceste presiuni si solicitari interne suplimentare, in unele cazuri este necesara delimitarea constructiei in mai multe zone, astfel ca fiecare zona sa fie supusa unor tensiuni si solicitari de mai mica intensitate. Aceasta delimitare a constructiei se realizeaza prin crearea unui rost de dilatatiue care incepe de la fundatia cladirii si se termina la acoperis, traversand toate nivelurile cladirii: pardoseli, pereti, tavane.
Rostul de dilatatie trebuie determinat in urma unor calcule statice si dinamice facute de ingineri specialisti in structuri. Pe baza unor astfel de calcule, se determina amploarea prevazuta a miscarii structurii si se alege latimea rostului de dilatatie capabil sa absoarba aceasta miscare.
Locatia optima a rostului de dilatare este de asemeni determinata de ingineri specialisti in structuri, prin luarea in calcul a diverse criterii. De exemplu, daca cladirea este alcatuita din blocuri de diferite dimensiuni, atunci rostul de dilatare trebuie proiectat pentru a separa aceste blocuri. in cazul in care lungimea cladirii este mai mare de o anumita valoare specificata in standarde, atunci este necesara crearea de rosturi de dilatare pentru a diviza lungimea cladirii in mai multe zone mai mici.
Pentru ce tipuri de cladiri este necesara crearea unor rosturi de dilatare?
Centre comerciale, spitale, institutii de invatamant, parcari, cladiri de birouri, fabrici s.a.m.d. ….
Ce este un profil pentru rosturi de dilatare ?
Un element de dilatatie este un profil special, realizat din aluminiu sau otel, care este utilizat pentru a acoperi rosturile de dilatatie, permitand deplasarea blocurilor din care sunt alcatuite constructiile, fara a deteriora stratul de beton sau materialul de acoperire a acestuia. De obicei, profilul este prevazut cu insertii din cauciuc.
Importanta utilizarii
In cazul in care nu se utilizeaza profile de dilatare sau daca se utilizeaza profileneadecvate, pot aparea crapaturi si fisuri la suprafata materialului de finisaj sau la marginile acestuia. De cele mai multe ori, repararea acestor neajunsuri si utilizarea profilului corect costa mult mai mult decat utilizarea de la bun inceput a unui profil de dilatare corespunzator si intarzie punerea in functiune a imobilului.
Profile dilatare pentru rosturi la pardoseli trafic greu
Niciun comentariu:
Trimiteți un comentariu
