Profile etansare interne pentru rosturi de dilatatie

Profile etansare interne pentru  rosturi dilatatie

Profile etansare interne pentru rosturi dilatatie :

Rosturile de dilatare sau de deplasare sunt rosturile cu un spatiu intermediar si cu o latime anume pe intreaga grosime a elementelor de constructie, care permit deplasarea elementelor de constructie ca urmare a modificarilor de temperatura.

Pentru etansarea rosturilor de dilatare sunt necesare elemente de etansare care, prin geometria si compozitia lor sunt capabile sa preia fara pierderi deformarile. De regula, se folosesc benzi de rosturi de dilatare interioare si exterioare din elastomer sau termoplast. In cazuri speciale se monteaza benzi de inchidere a rosturilor, montaje cu clema sau etansari prin adeziune. Figura 2.9 reda o scurta prezentare.



Etansarea rosturilor de dilatatie



































Sisteme de etanşare a rosturilor de deplasare

1. bandă de rosturi de dilatare interioară


2. bandă de rosturi de dilatare exterioară


3. bandă de închidere a rosturilor


4. construcţie tip clemă

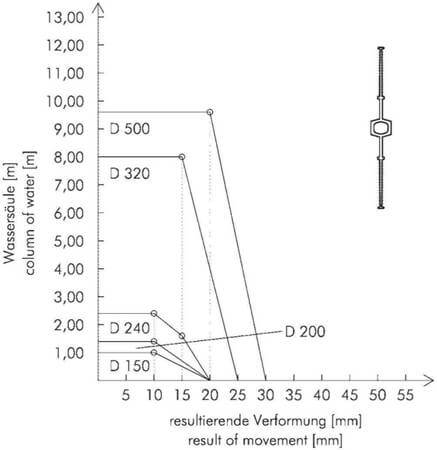

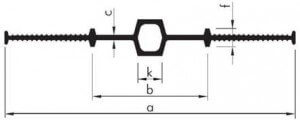

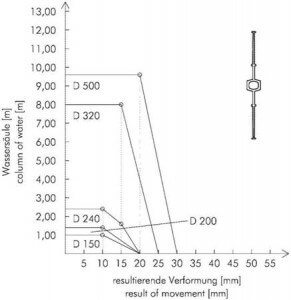

Material: Besaflex conform Standard companie







COTE	A	B	C	F	K
D 120	120	70	3	10	10
D 150	150	70	3	10	10
D 200	200	90	3,5	15	10
D 240	240	90	4	15	20
D 320	320	110	5	15	20
D 350	350	120	5	15	20
D 500	500	150	6	20	20

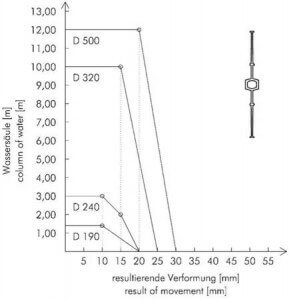

Material: Nitriflex xonform DIN 18541



COTE	A	B	C	F	K
D 190 (1)	190	75	4	15	10
D 240	240	95	4,5	15	20
D 240/6	240	95	6	25	20
D 240/9	240	95	9	25	20
D 320	320	110	5,5	15	20
D 320/6	320	110	6	25	20
D 320/9	320	110	9	25	20
D 350	350	120	6	15	20
D 500	500	155	6,5	20	20

re

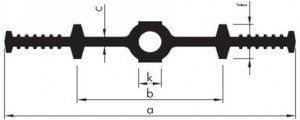

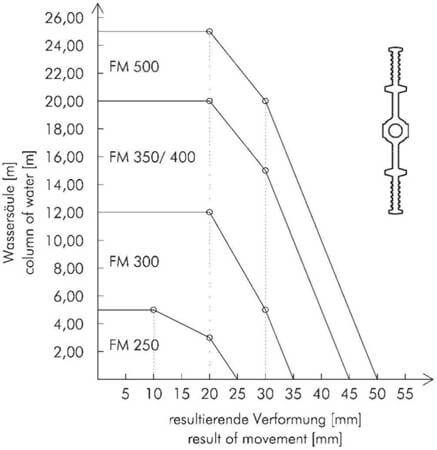

Material: Elastoflex conform DIN 7865



COTE	A	B	C	F	K
FM 200	200	110	7	32	20
FM 250	250	125	8	32	20
FM 300	300	175	8	32	20
FM 350	350	180	12	38	20
FM 400	400	210	12	38	20
FM 500	500	300	13	38	20
DIN 7865 partea 2
FM 250-2	250	125	6	26	20
FM 300-2	300	175	6	28	20
FM 350-2	350	180	6	30	20

e

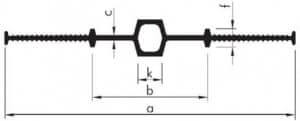

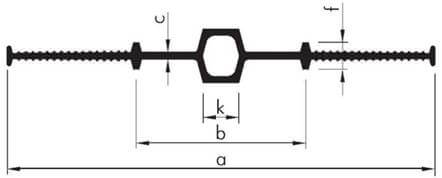

Material: Polyflex conform Standard companie



COTE	A	B	C	F	K
FM 200	200	110	7	32	20
FM 250	250	125	8	32	20
FM 300	300	175	8	32	20
FM 350	350	180	12	38	20

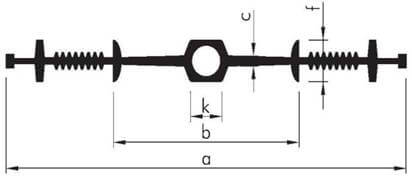

Material: Besaflex conform standard Marea Britanie (BS)



COTE	A	B	C	F	K
CE 150	150	116	5	20	20
CE 200	200	87	5	20	20
CE 250	250	116	6	24	20
CE 300	300	166	7	24	20

t here

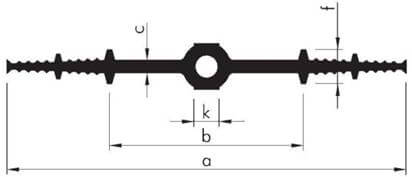

• profile etansare interne  pentru rosturi de dilatatie – profile etansare cu grosime de 20 mm – Extra Thick

Material: Nitriflex conform DIN 18541



COTE	A	B	C	F	K
D 260 DBS	260	120	9	28	20
D 350 DBS	350	170	11	30	20
D 400 DBS	400	190	11	32	20

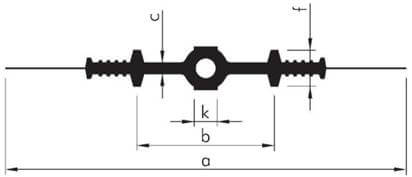

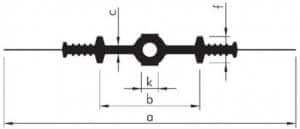

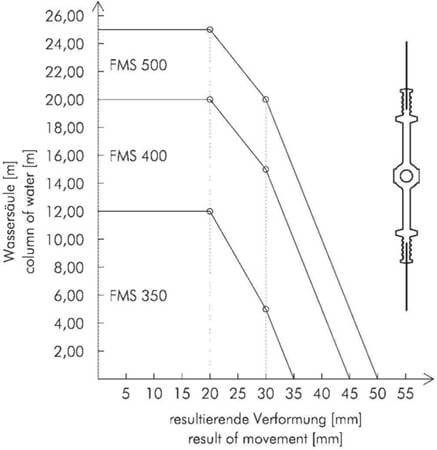

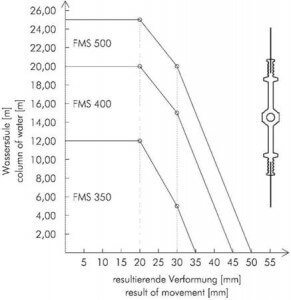

• profile etansare interne  cu placi de otel pentru rosturi de dilatatie

Material: Elastoflex conform DIN 7865



COTE	A	B	C	F	K
FMS 350	350	120	10	32	20
FMS 400	400	170	11	32	20
FMS 500	500	230	13	32	20

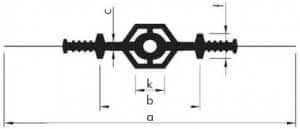

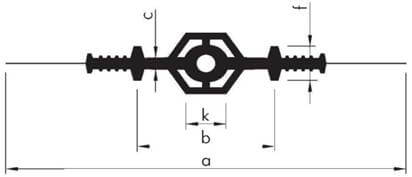

• profile etansare interne  cu placi de otel si tub ramforsat pentru rosturi de dilatatie

Material: Elastoflex conform DIN 7865



COTE	A	B	C	F	K
FM 400 DS	400	170	11	35	20
FM 500 DS	500	230	13	35	20

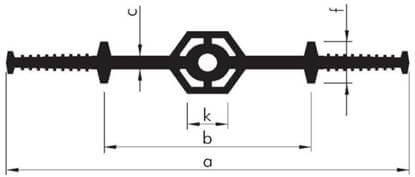

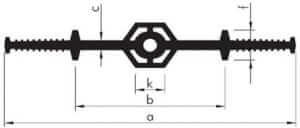

• profile etansare interne  cu tub ramforsat pentru rosturi de dilatatie

Material: Elastoflex conform DIN 7865



COTE	A	B	C	F	K
FM 350 DS	500	230	13	35	20



Va rugam sa verificati Proprietatile Materialelor inainte de a comanda facand click aici:

https://www.hidroplasto.ro/profile-etansare-proprietati-materiale.html



Conexiuni/suduri

Pe santier se pot executa doar suduri de baza , cele complexe se vor face la furnizor

Sudurile profilelor hidroizolante se face doar de catre o persoana calificata, instruita in prealabil de furnizor

Temperatura mediului de lucru sa nu fie sub 0 grade

Materiale termofuzibile:

Besaflex

Nitriflex

PolyflexTPE



Materiale nonfuzibile ( se vulcanizeaza )

Elastoflex

Lungimea capetelor ce trebuie pastrate:

Lungimea in vederea sudurii 50 cm

Lungimea formatelor din fabrica 50 cm

Lungimea capetelor profilelor in cazul sectiunilor de beton diferite 100cm



Piese de intersectare
