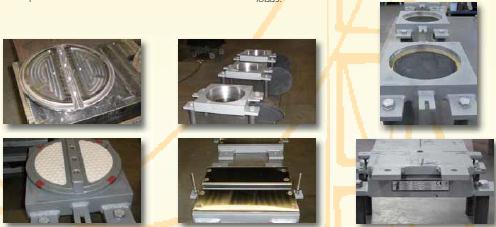

Lagărele recipiente sunt utilizate de mulţi ani şi sunt un tip de suport cu capacităţi dovedite. Prin combinaţia unui suport elastomeric neîntărit (cauciuc natural) într-o carcasă de oţel, care este închisă pe toate părţile (recipientul), este posibilă transmiterea sarcinilor mari verticale pe o suprafaţă relativ mică. Dimensiunile lagărului recipient depind de presiunea admisă a elastomerului precum şi de presiunea admisă a betonului.
Lagărele recipiente sunt create şi fabricate conform 1337-5 şi sunt etichetate cu un marcaj CE relevant.
Modul de acţiune
Perna de elastomer localizată în recipient este necomprimabilă şi se comportă ca un lichid la presiuni mari. Deformabilitatea permite înclinarea pistonului pe toate axele.
Sistemul de etanşare cu trei sigilări previne pătrunderea prafului şi umezelii precum şi scurgerea de elastomer sun presiune.
un sigiliu de alamă previne scurgerea elastomerului între recipient şi piston sub presiune mare.
Un sigiliu secundar sintetic special deasupra celui de alamă previne pătrunderea umezelii în recipient.
Un sigilul suplimentar extern previne pătrunderea prafului şi apei (pulverizare / stropi)
Diferenţa între tipurile de lagăre recipiente (fixe, fixate unidirecţional, glisante în toate direcţiile) este designul pistonului.
Elementele glisante sunt un disc canelat de PTFE încastrat în piston şi placă de oţel austenitic polizat gradul 1.4404.
Suprafaţa de alunecare (discul PTFE) este creat şi dimensionat conform EN 1337-2.
Lagărele recipiente sunt în general neancorate la structură (sarcină minimă suficient de mare).
Dacă este necesară o ancorare suplimentară din cauza combinaţiilor de sarcină reale, acest lucru poate fi realizat prin plăci de ancorare şi dibluri suplimentare.
Lagărul standard nu necesită plăci de ancorare la efectele simultane ale sarcinilor verticale şi orizontale.
Notă la designul lagărelor recipiente:
Deplasarea de translaţie:
Fişele tehnice prezintă dimensiunile principale ale lagărului în funcţie de tipul acestuia în corespondenţă cu deplasarea minimă (± 50 mm) şi sarcinile orizontale listate.
Deplasări mai mari precum şi sarcini de deviaţie verticale şi orizontale sunt posibile la cerere.
Presiunea betonului:
Presiunea betonului este analizată conform DIN 1045-1. Cerineţele de design sunt în general îndeplinite la o calitate minimă a betonului de C30/37 când suprafaţa de împrăştiere a sarcinii Ac1 este aprox. de 1,8 ori suprafaţa recipientului (a x b).
Metode de ancorare:
Suporţii pot suporta sarcinile orizontale desemnate fără ancorare suplimentară în structură dacă sarcina minimă verticală este de cel puţin 50% din sarcina verticală maximă şi mai mult, sarcina orizontală nu depăşeşte 10% din sarcina maximă verticală (cu TGe şi TF). Necesitatea ancorării trebuie verificată dacă această combinaţie de sarcină nu este dată. Următorul exemplu prezintă câteva metode de ancorare. Aceste metode pot fi de asemenea aplicate la lagărele sferice.
Transferul forţelor orizontale cu dibluri
Transferul forţelor orizontale cu plăci de ancorare
Transferul forţelor orizontale pe o suprastructură de oţel

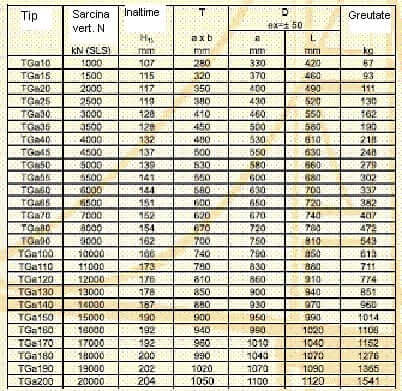

Lagăre recipiente cu alunecare în toate direcţiile TGa – Dimensiuni şi masă
Următoarele presupuneri sunt făcute pentru acest tabel:
Sarcina min. = 0,5 x max N
Unghi de rotaţie: tan α = 10‰
Deplasare transversală ey = ± 20 mm
1) înălţimea reală poate creşte până la +10mm datorită materialului şi toleranţelor de fabricaţie
Dacă este cazul sau necesar dpdv structural, lagărele pot fi echipate cu plăci sau dibluri de ancorare.
Dimensiunile externe se modifică ca atare.

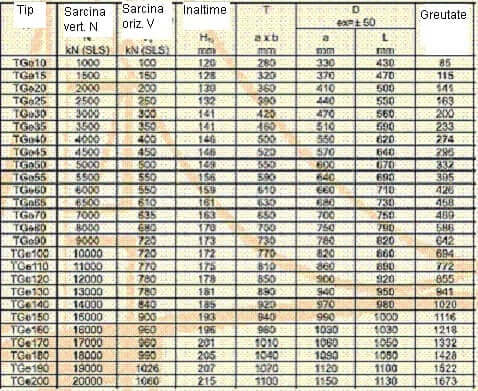

Lagăre recipiente fixate pe o direcţie TGe – Dimensiuni şi masă
Următoarele presupuneri sunt făcute pentru acest tabel:
Sarcina min. = 0,5 x max N
Unghi de rotaţie: tan α = 10‰
1) înălţimea reală poate creşte până la +10mm datorită materialului şi toleranţelor de fabricaţie
Dacă este cazul sau necesar dpdv structural, lagărele pot fi echipate cu plăci sau dibluri de ancorare.
Dimensiunile externe se modifică ca atare.

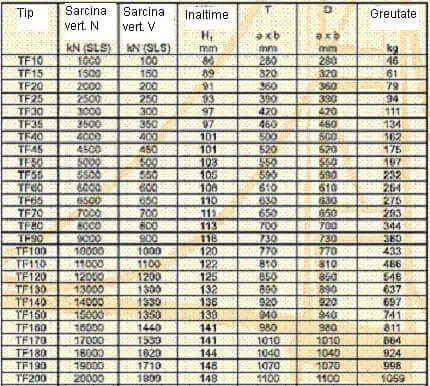

Lagăre recipiente fixat pe toate direcţiile TF – Dimensiuni şi masă
Următoarele presupuneri sunt făcute pentru acest tabel:
Sarcina min. = 0,5 x max N
Unghi de rotaţie: tan α = 10‰
Deplasare transversală ey = ± 20 mm
1) înălţimea reală poate creşte până la +10mm datorită materialului şi toleranţelor de fabricaţie
Dacă este cazul sau necesar dpdv structural, lagărele pot fi echipate cu plăci sau dibluri de ancorare.
Dimensiunile externe se modifică ca atare.

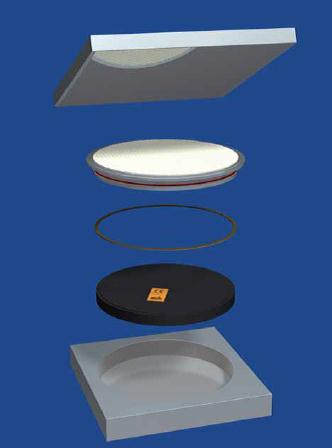

Schema principalelor componente ale unui lagăr recipient TGa
Placă glisantă din oţel austenitic polizat
Piston cu PTFE încastrat şi etanşare suplimentară contra umezelii
Sigiliu intern de alamă
Perna din elastomer
Recipient de oţel
Designul plăcii de alunecare, pistonul şi recipientul pot varia în funcţie de cerinţele cu privire la sarcinile orizontale de transfer.
Secţiune printr-un lagăr recipient TF

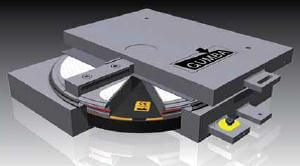

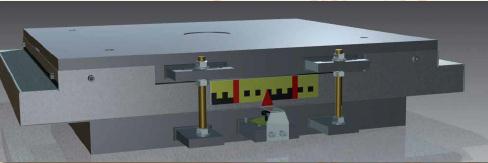

Lagăr recipient TGe asamblat cu protecţie pentru elementele de alunecare

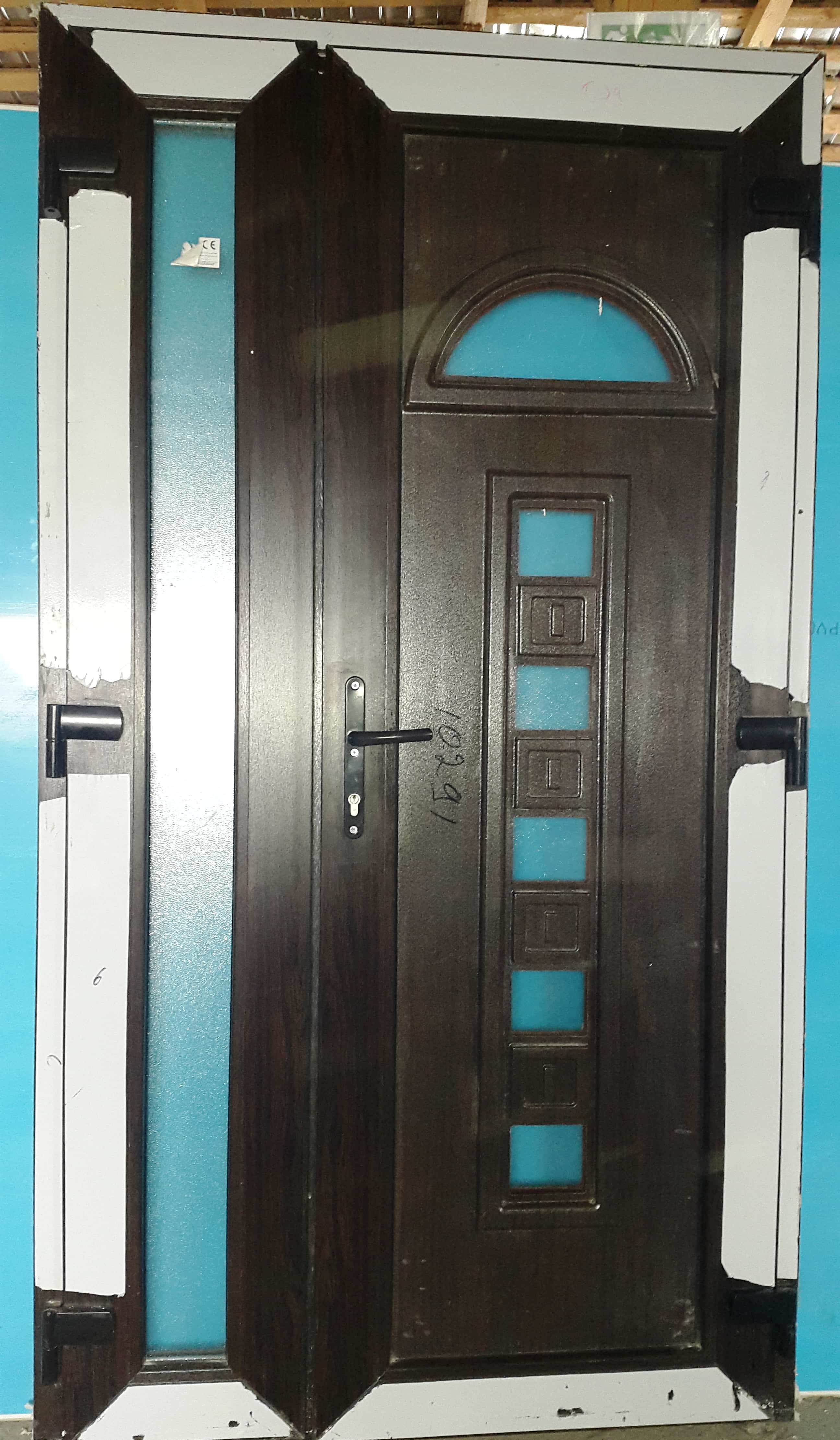

Usa dubla exterior cu dimensiunile LXH=1180X2140, deschidere interior cu prag aluminiu si panel ornamental model CAIRO 11, confectionata din profil PVC, marca Roplasto seria 7001,cu 5 camere de izolare, culoare Wenge, feronerie Roto.
