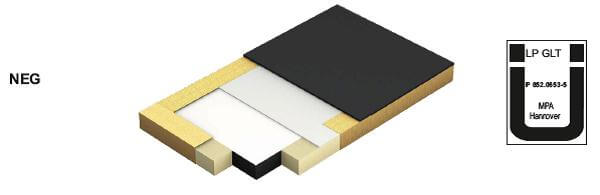

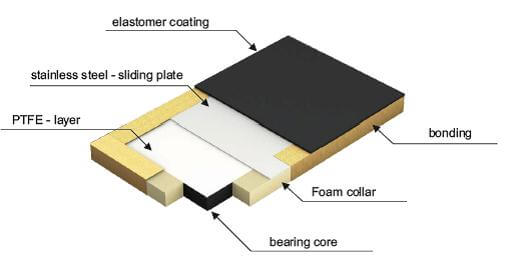

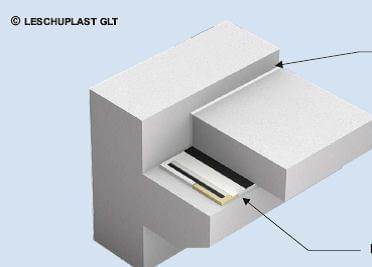

Suporţi glisanţi ne-armaţi elastomerici
Tip NEG
Suporţi pentru grinzi si stâlpi de susţinere cu spaţiu de joc mare si sarcini de suprafaţa mici
Suporţi elastomerici ne-armaţi tip NEG cu AbP (Certificatul General de Supraveghere in construcţii)
Pentru toţi suporţii punctuali cu spaţiu de joc mai mare la comprimări de pana la 5N/mm2. Coeficient de frecare redus si stabilitate funcţionala maxima sunt asigurate prin planificarea precisa. Suporţii de glisare din elastomer absorb deplasările orizontale prin alunecări ale plăcii glisante pe suportul pivotului. In acelaşi timp asigura o distribuţie controlata a sarcinii si compensează torsiuni sistematice in stâlpi, precum si inegalităţi si deviaţii ale paralelismului suprafeţelor.
Suporţi glisanţi ne-armaţi elastomerici
Tip NEG
Suporţi pentru grinzi si stâlpi de susţinere cu spaţiu de joc mare si sarcini de suprafaţa mici

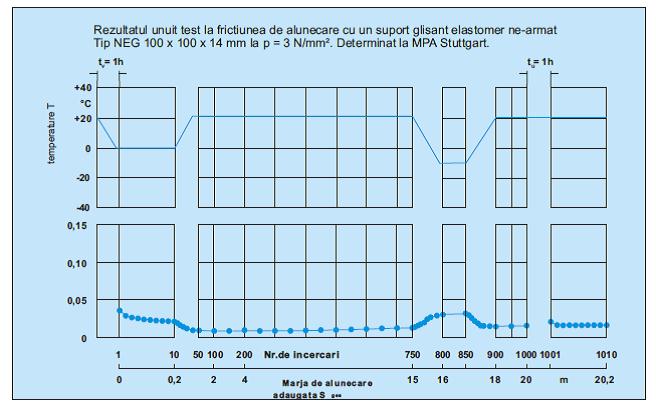

Coeficient de frecare 0.01 pana la 0.05 la 23 °C. Spaţiul de deplasare standard : ± 20 mm.
Sarcinile si tensiunile se vor extrage din următorul tabel.
Alte dimensiuni sau spatii de deplasare pot fi furnizate la cerere.
Specificaţii: suporţii elastomerici ne-armaţi, dim.:…x..x… Mm suprafata d:…. kN,
Spaţiu de deplasare permisibil: +/-… mm cu AbP (Institutul General de Supraveghere in
construcţii) suport clasa 2 conform cu DIN 4141, partea 3 atât aprovizionarea cat si specificaţiile
tehnice corecte.
Leschuplast GLT tip NEG
Suporţi glisanţi ne-armaţi elastomerici

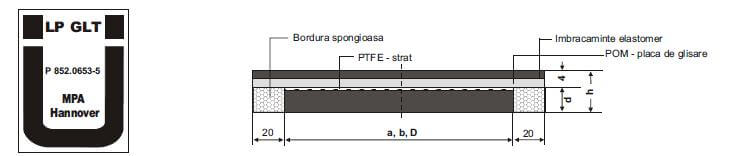

Tip NEG, tabele de concepţie
Suporţi elastomerici ne-armaţi NEG
Indiciu: valorile de mai sus sunt sarcini caracteristice.

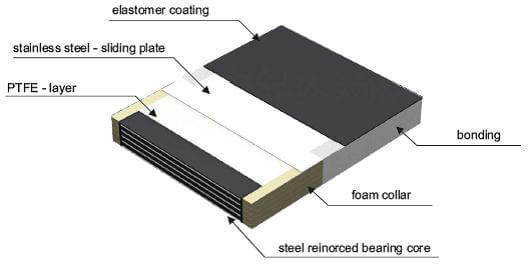

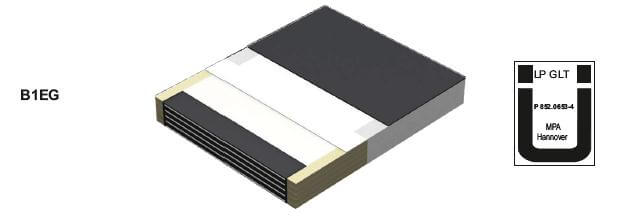

Suporţi glisanţi armaţi elastomerici
Tip B1EG
Suporţi pentru grinzi si stâlpi de susţinere cu spaţiu de joc mai mare si sarcini mai mari pe suprafaţa
Suporţi elastomerici armaţi Tip B1EG cu AbP(Certificatul General de Supraveghere in Constructii).
Pentru toţi suporţii punctuali cu spaţiu de joc mai mare la comprimări caracteristice de pana la 15N/mm2.Coeficientul de frecare redus si stabilitatea funcţionala maxima sunt asigurate prin planificarea de înalta calitate a glisării. Suporţii elastomerici de glisare armaţi din elastomer conf. DIN 4141, partea 14/140 sau EN 1337-3 prin design si material. Prin comparaţie, sarcinile verticale mici şi unghiurile de răsucire permise rezultă un nivel maxim de securitate la suporţii din clasa 1 conform DIN 4141, partea 3, şi sunt fondate pe decenii de experienţă cu utilizări vaste la poduri. Ei absorb deplasările orizontale prin mişcări ale plăcii de glisare pe suportul portant. Totodată ei asigura o distribuţie controlata a sarcinii si compensează torsiuni sistematice in suport precum si inegalităţi si deviaţii de la paralelismul suprafeţelor.
Suporţi glisanţi armaţi elastomerici
Tip B1EG
Suporţi pentru grinzi si stâlpi de susţinere cu spaţiu de joc mai mare si sarcini mai mari pe suprafaţa

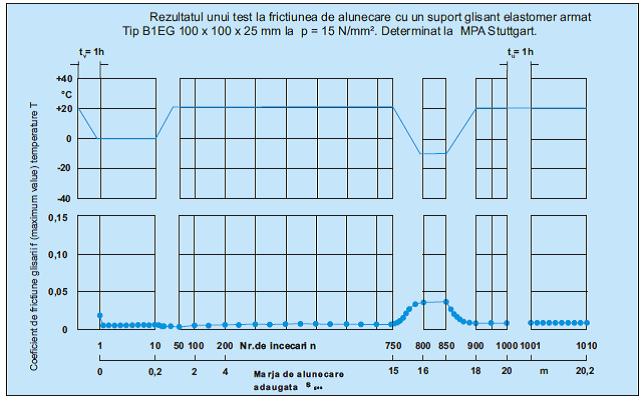

Coeficientul de frecare 0.01 pana la 0.05 la 23°C. Spaţiu de deplasare standard: ± 20 mm.
Sarcinile si tensiunile se vor extrage din următorul tabel.
Alte dimensiuni sau spatii de deplasare si suporţi de ancorare (B2EG, B5EG)
pot fi livrate la cerere.
Specificaţii: suporţii elastomerici armaţi , dim.: … x … x …mm, sarcina permisa: …. kN,
Spaţiu de deplasare permis: +/-……mm, cu AbP (Certificatul General de Supraveghere
in construcţii), suport clasa 2 conform to DIN 4141, partea 3, atât aprovizionarea cat si
specificaţiile tehnice corecte. Leschuplast GLT tip B1EG

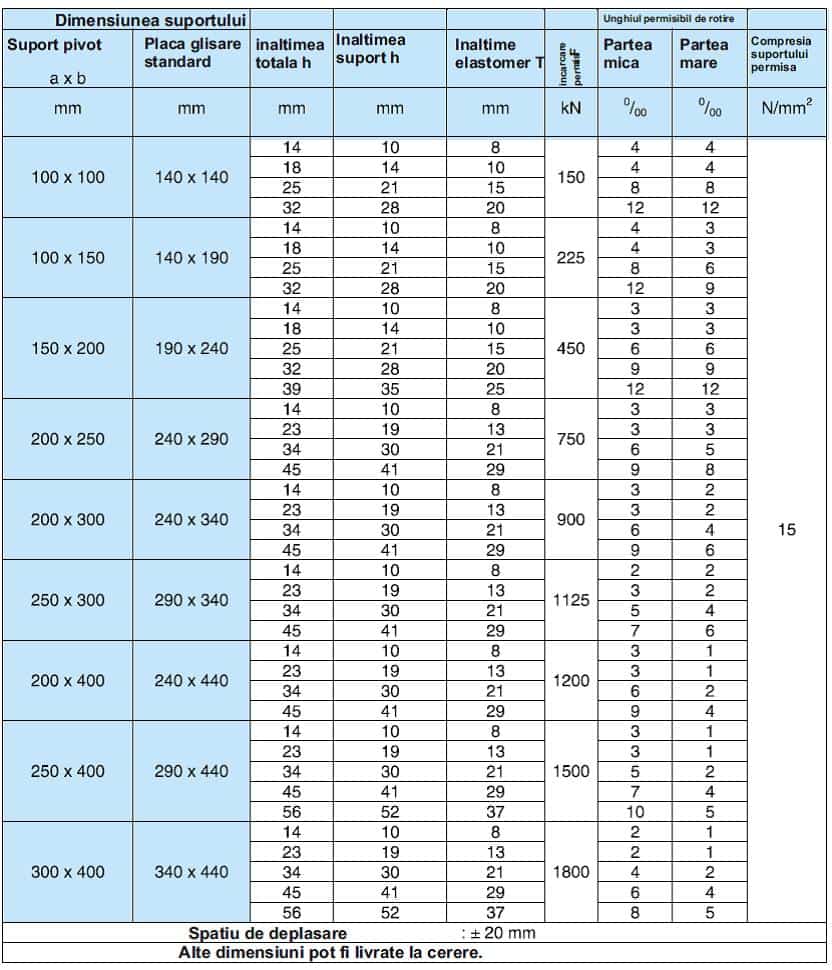

Suporţi glisanţi armaţi elastomerici
Tip B1EG, tabele de excepţie
Indiciu: valorile de mai sus sunt sarcini caracteristice.
Suporţi glisanţi elastomerici
